o eixo neutro e a altura do eixo neutro

Após o cálculo, pode mudar para a janela de resultados "2.4 Armadura necessária por posição x" no módulo adicional RF-CONCRETE Members (para o RFEM 5) ou CONCRETE (para RSTAB 8).

Aqui, pode selecionar uma linha de resultados para uma verificação e uma posição x específicas (tabela superior na janela 2.4). In der unteren Tabelle dieser Maske können Sie dann die Zwischenergebnisse auswerten. onde está incluída a "Altura da zona comprimida x", por exemplo. A posição do eixo neutro para a localização de verificação selecionada é apresentada no gráfico à direita da janela 2.4.

FAQ

FAQ 004355 | Onde no RF -CONCRETE Members posso exibir a localização do eixo neutro ou do ...

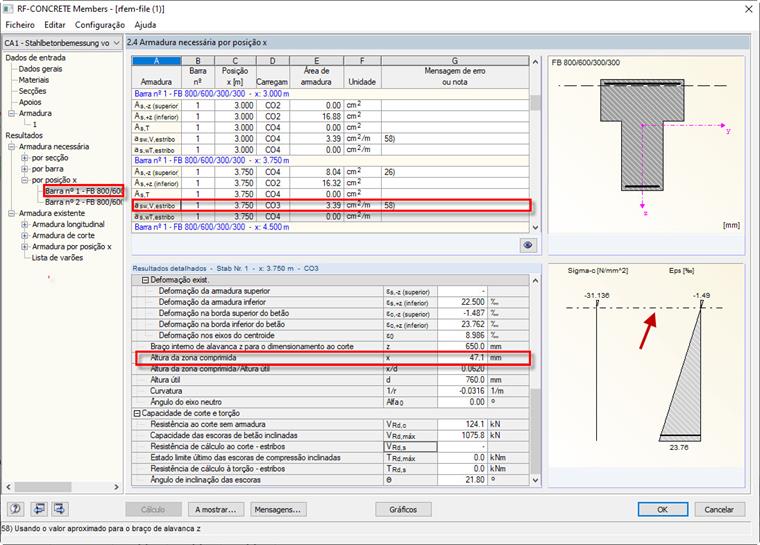

Altura da zona comprimida e posição do eixo neutro na janela "2.4 Armadura necessária por posição x"

Além disso, pode representar graficamente o diagrama da altura da zona comprimida ao longo do comprimento da barra no modelo ou em "Diagramas de resultados na barra".

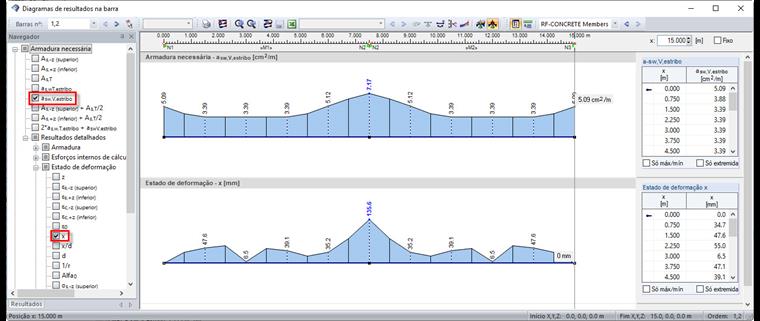

Distribuição dos valores intermédios "x" na caixa de diálogo "Diagrama de resultados na barra"
