Kde mohu v přídavném modulu RF-CONCRETE Members zobrazit pro průřez polohu neutrální osy resp. výšku tlakové oblasti?

Odpověď

Po výpočtu v přídavném modulu RF-CONCRETE Members (RFEM) nebo CONCRETE (RSTAB) se můžete přepnout do tabulky výsledků "2.4 Nutná výztuž po místech x".

Tam můžete vybrat řádek s výsledky pro určité posouzení a místo x (horní tabulka v dialogu 2.4). Poté můžete vyhodnotit mezivýsledky ve spodní tabulce dialogu 2.4. Tam je možné najít např. položku "Výška tlakové oblasti x". Poloha neutrální osy se pro každé příslušné vybrané místo posouzení zobrazí v infografice v pravé části dialogu 2.4.

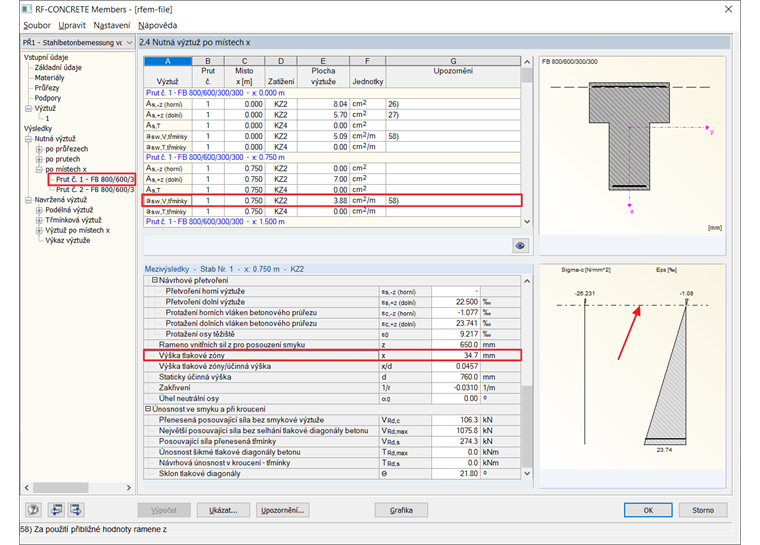

Obr. 01 - Hloubka tlakové oblasti a poloha neutrální osy v dialogu "2.4 Nutná výztuž po místech x"

Kromě toho si můžete zobrazit průběh výšky tlakové oblasti přes délku prutu také graficky v modelu nebo pomocí volby "Průběhy výsledků na prutu".

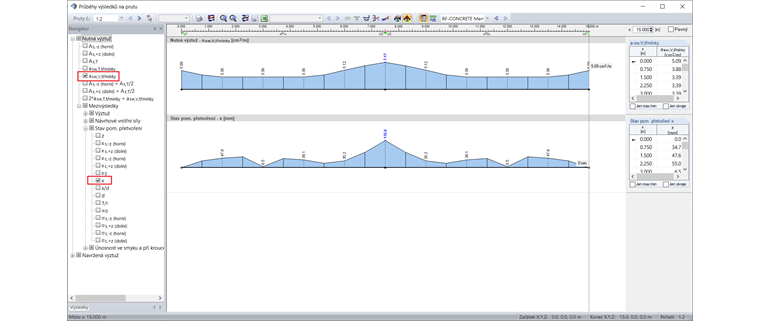

Obr. 02 - Rozdělení mezihodnoty "x" v dialogu "Průběhy výsledků na prutu"
