Risposta:

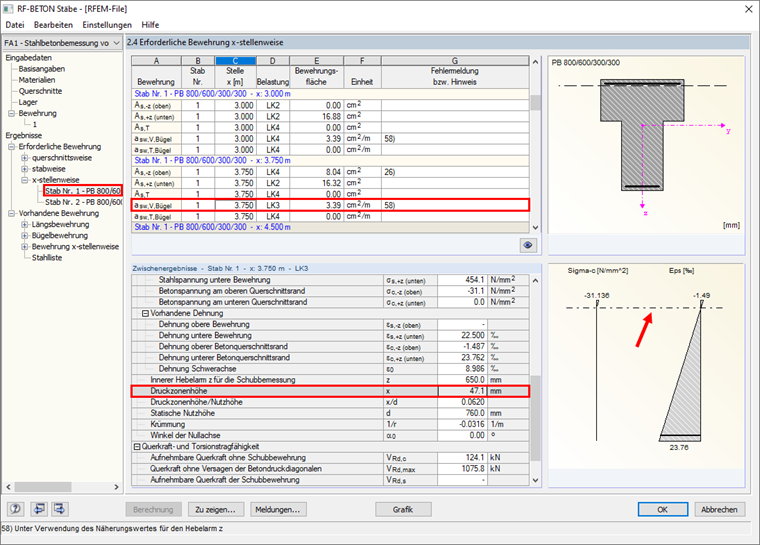

Dopo il calcolo, è possibile passare alla finestra dei risultati "2.4 Armatura richiesta per posizione x" nel modulo aggiuntivo RF-CONCRETE Members (per RFEM 5) o CONCRETE (per RSTAB 8).
Dort können Sie für einen bestimmten Nachweis und eine bestimmte x-Stelle eine Ergebniszeile auswählen (obere Tabelle in Maske 2.4). In der unteren Tabelle dieser Maske können Sie dann die Zwischenergebnisse auswerten. Dort findet man z. B. die "Druckzonenhöhe x". Die Lage der Nulllinie wird für die selektierte Nachweisstelle in der Infografik im rechten Bereich der Maske 2.4 dargestellt.

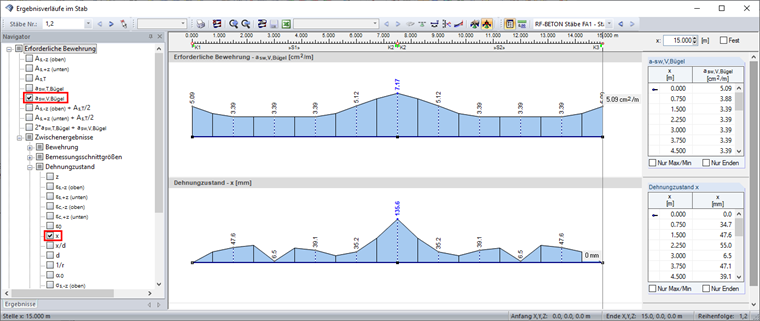

Des Weiteren können Sie sich den Verlauf der Druckzonenhöhe über die Stablänge grafisch am Modell oder in den "Ergebnisverläufen am Stab" anzeigen lassen.
