Gdzie w programie RF ‑ CONCRETE Members mogę wyświetlić położenie osi zerowej lub głębokość betonu dla osi przekroju?

Odpowiedź

Po zakończeniu obliczeń można przejść do okna wyników "2.4 Wymagane zbrojenie według położenia x" w module dodatkowym RF ‑ CONCRETE Members (RFEM) lub CONCRETE (RSTAB).

Tutaj można wybrać wiersz wyników dla określonego obliczenia i lokalizacji x (górna tabela w oknie 2.4). Następnie wyniki pośrednie można ocenić w dolnej tabeli w oknie 2.4. Dotyczy to na przykład „Głębokości osi neutralnej x”. Położenie osi neutralnej dla wybranego położenia obliczeniowego jest wyświetlane graficznie po prawej stronie okna 2.4.

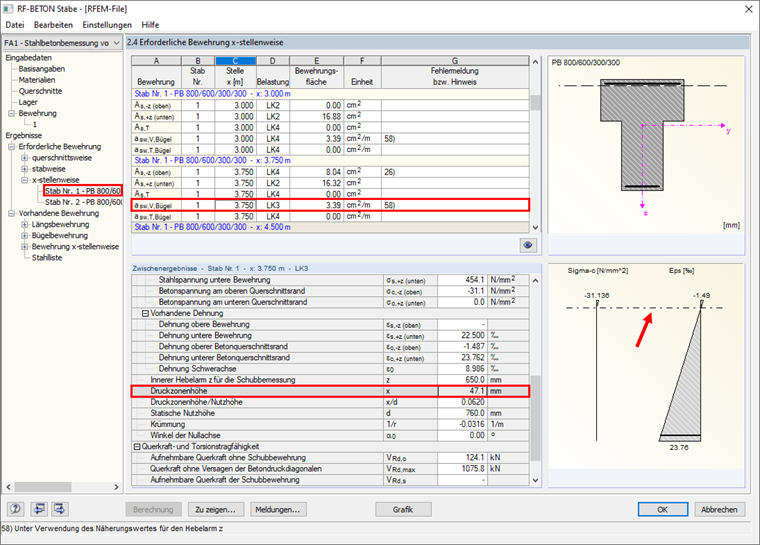

Rysunek 01 - Głębokość osi neutralnej w oknie "2.4 Wymagane zbrojenie według położenia x"

Ponadto można wyświetlić rozkład głębokości osi neutralnej wzdłuż długości pręta w modelu lub w sekcji „Wykresy wyników na pręcie”.

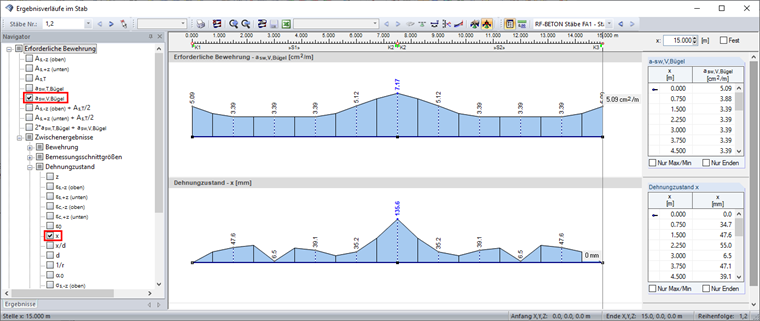

Rysunek 02 - Rozkład wartości pośredniej "x" w oknie dialogowym "Wykres wyników na pręcie"

Słowa kluczowe

linia zerowa Strefa ściskania wysokość osi obojętnej Rozłożenie naprężenia Siła tnąca
