Да, программа RFEM 5 обладает такой функцией. Она находится в навигаторе «Результаты».

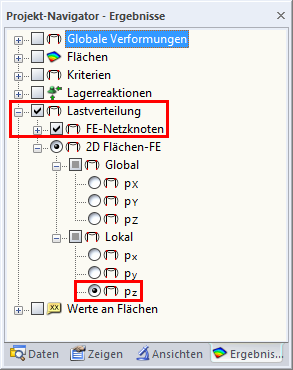

Просто отметьте, после расчета требуемого загружения или СН, в навигаторе «Результаты» у записи тип результата флажок «Распределение нагрузки».

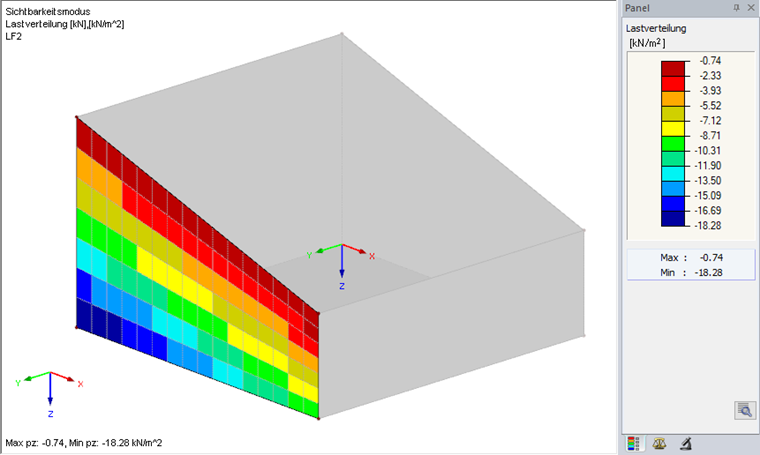

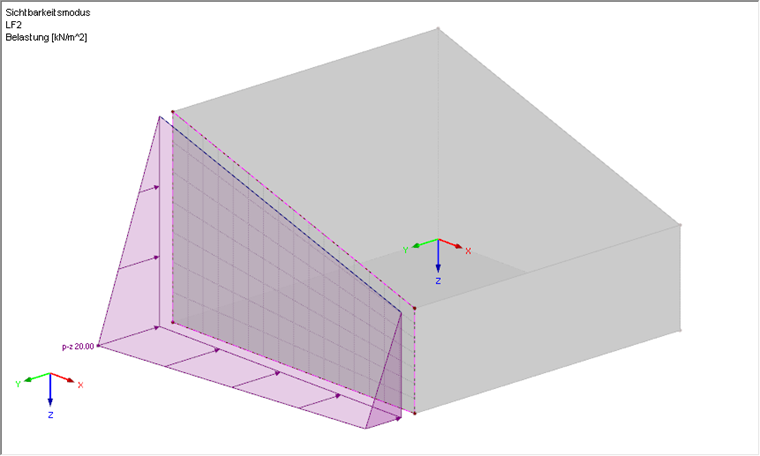

Затем вы сможете легко отобразить нагрузку, действующую на соответствующем элементе. Данная функция также хорошо подходит для графического документирования нагрузки и для графической печати в протоколе результатов.
