Opcjonalnie można to zrobić w nawigatorze Wyniki w programie RFEM 5.

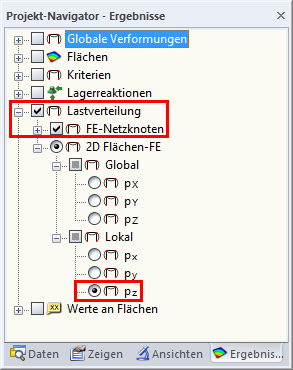

Po obliczeniu przypadku obciążenia lub KO, można przełączyć się do nawigatora Wyniki i wybrać typ wyników „Rozkład obciążenia”.

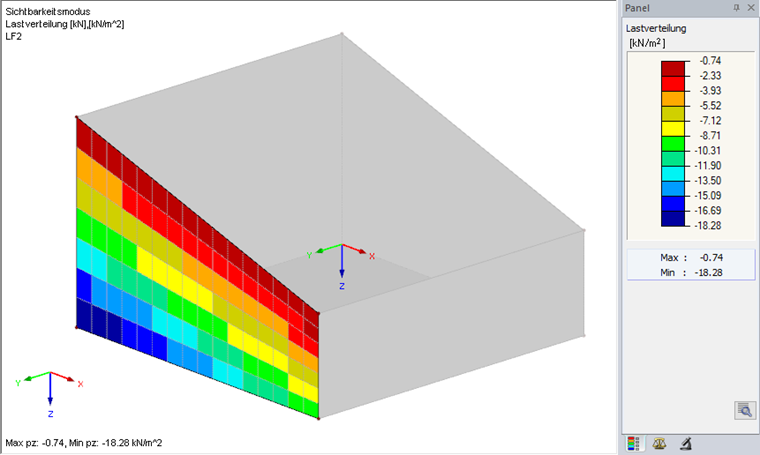

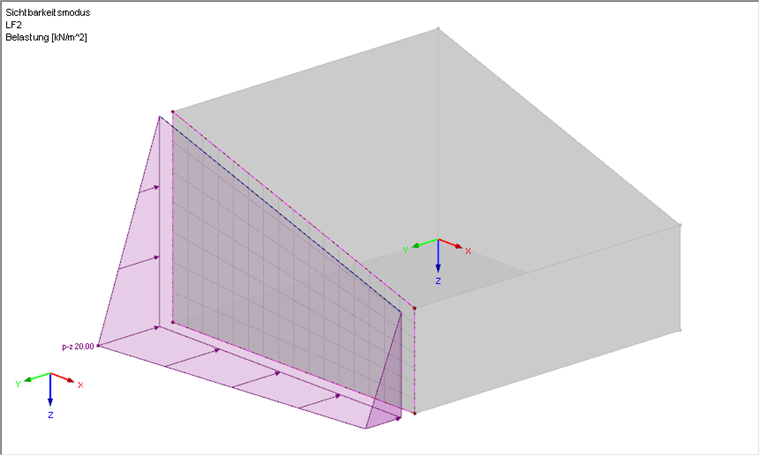

W ten sposób można wyświetlić obciążenie przyłożone do danego elementu. Może to być również wykorzystane do graficznej dokumentacji obciążenia i wydrukowane jako grafika w protokole.
