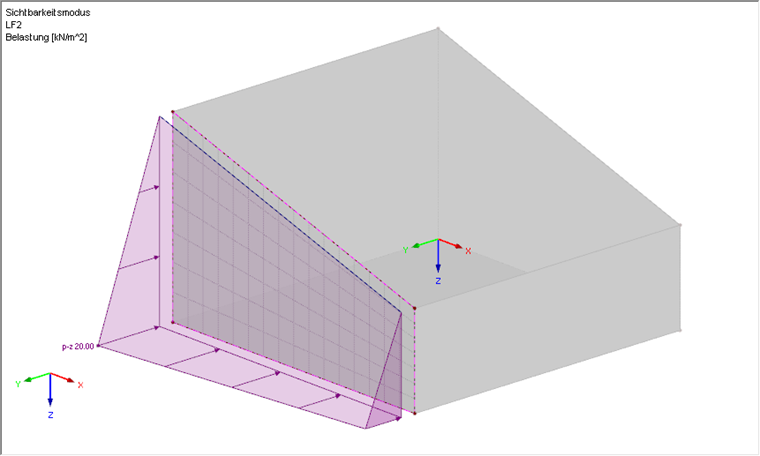

Non riesco a visualizzare correttamente graficamente un carico poligonale variabile su una superficie. Es ist nicht richtig ersichtlich, welche Last wirklich aufgebracht wird. Gibt es hierzu eine optionale Darstellungsmöglichkeit?

Q: Non riesco a visualizzare correttamente graficamente un carico poligonale variabile su una superficie. Es ist nicht richtig ersichtlich, welche Last wirklich aufgebracht wird. Gibt es hierzu eine optionale Darstellungsmöglichkeit?

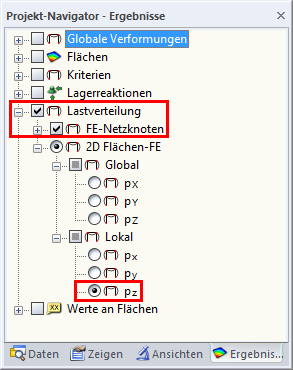

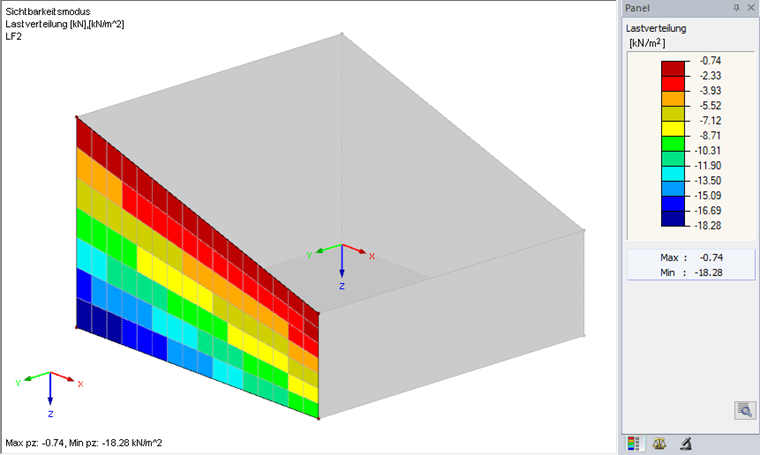

C'è un'opzione per questo nel navigatore Risultati di RFEM 5.Und zwar können Sie nach der Berechnung eines Lastfalls oder einer LK in den Ergebnis-Navigator wechseln und dort die Ergebnisart "Lastverteilung" anwählen.Damit kann die im jeweiligen Element angesetzt Last angezeigt werden. Dies kann auch für eine grafische Dokumentation der Last sehr gut genutzt und als Grafik in das Protokoll gedruckt werden.

Question

Non riesco a visualizzare correttamente graficamente un carico poligonale variabile su una superficie. Es ist nicht richtig ersichtlich, welche Last wirklich aufgebracht wird. Gibt es hierzu eine optionale Darstellungsm&#246;glichkeit?

Accepted Answer

C'&#232; un'opzione per questo nel navigatore Risultati di RFEM 5.Und zwar k&#246;nnen Sie nach der Berechnung eines Lastfalls oder einer LK in den Ergebnis-Navigator wechseln und dort die Ergebnisart "Lastverteilung" anw&#228;hlen.Damit kann die im jeweiligen Element angesetzt Last angezeigt werden. Dies kann auch f&#252;r eine grafische Dokumentation der Last sehr gut genutzt und als Grafik in das Protokoll gedruckt werden.
