Hay una opción para esto en el navegador de resultados de RFEM 5.

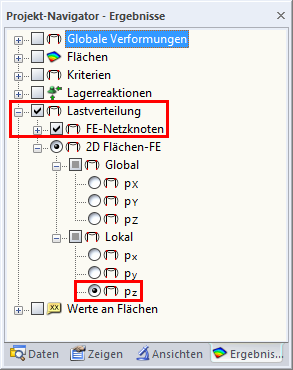

Después del cálculo de un caso de carga o CO, puede cambiar al navegador Resultados y seleccionar el tipo de resultado "Distribución de carga".

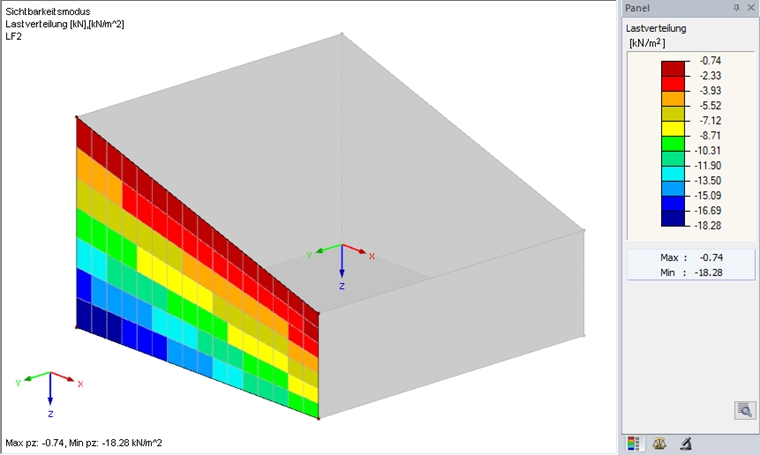

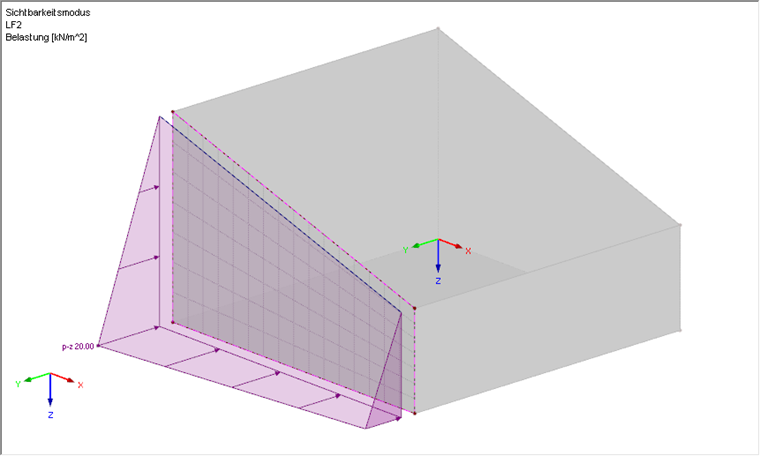

Por lo tanto, puede mostrar la carga aplicada en el elemento respectivo. Esto también se puede usar muy bien para una documentación gráfica de la carga e imprimirse como un gráfico en el informe.
