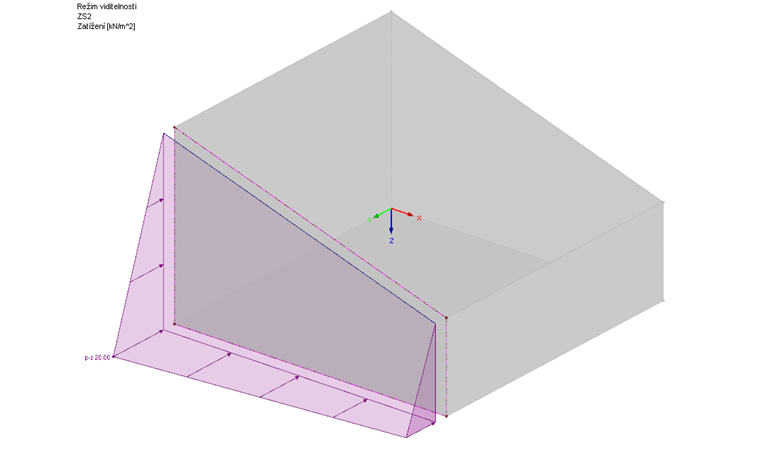

Nemohu graficky správně zobrazit proměnné polygonové zatížení na ploše. Není zřejmé, které zatížení se ve skutečnosti použije. Existuje zde nějaká volitelná možnost zobrazení?

Odpověď

Tato možnost je k dispozici v navigátoru Výsledky programu RFEM 5.

Po výpočtu zatěžovacího stavu nebo KZ se můžete přepnout do navigátoru Výsledky a vybrat typ výsledků "Rozdělení zatížení".

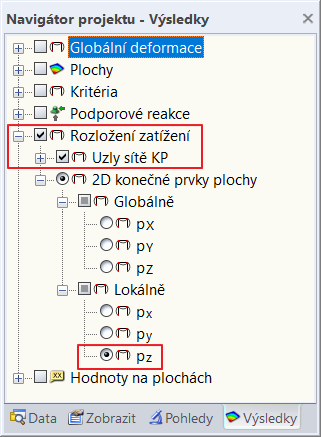

Obr. 02 - Rozdělení zatížení v navigátoru Výsledky

Tímto způsobem je možné zobrazit příslušné zatížení působící na příslušný prvek. Toto lze velmi dobře použít také pro grafickou dokumentaci zatížení a vytisknout jako grafiku v protokolu.

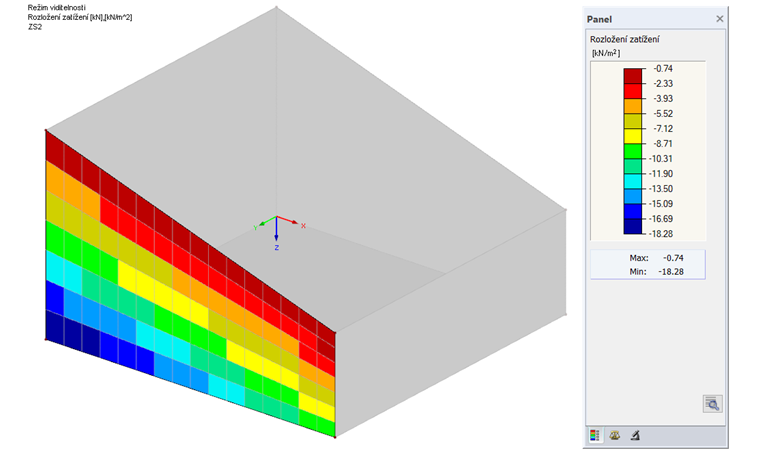

Obr. 03 - Rozdělení zatížení po jednotlivých prvcích na ploše
