Я заметил, что в моем протоколе результатов в таблице 4.1 у расчетных сочетаний неправильно отображаются внутренние силы стержней. Можно ли это как-то исправить?

Ответ

В вашем случае, видимо произошли некие изменения в подробных настройках выбора протокола результатов. Для проверки настроек, откройте, пожалуйста, вкладку «Результаты РС».

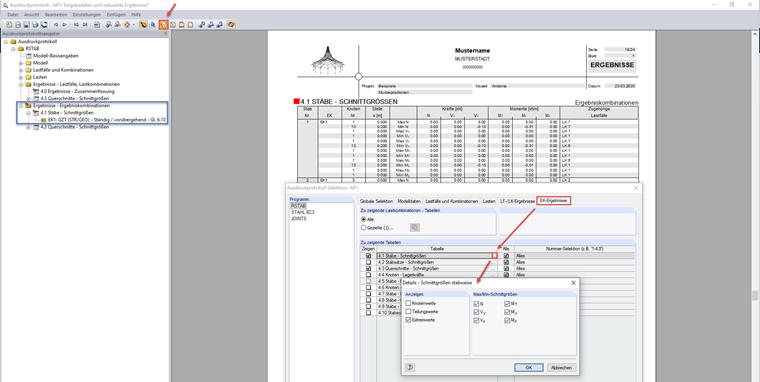

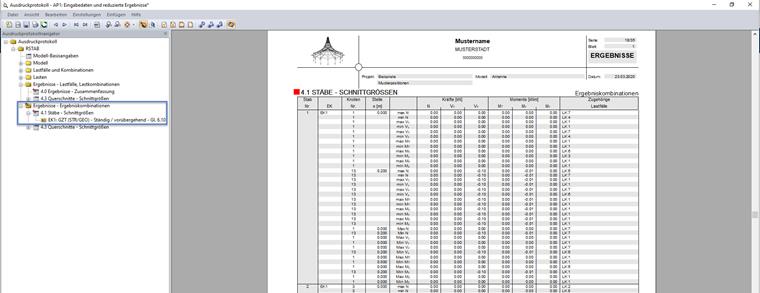

В столбце «Таблица» затем в конце некоторых строк отображаются три точки. Это значит, что там есть кнопка для дополнительных настроек, которая активируется щелчком по соответствующей строке. Нажав на данную кнопку, вы получите доступ к дополнительным критериям выбора, таким как, например, только экстремальные значения для внутренних сил стержня (Рисунок 01) или значения в узлах и экстремальные значения (Рисунок 02).
