23. března 2020

004384

Sandy Matula

Tiskový protokol

RFEM

RSTAB

V tiskovém protokolu jsem si všiml, že u kombinací výsledků nejsou vnitřní síly prutů v tabulce 4.1 zcela obsažené. Jak je možné toto správně nastavit?

Odpověď

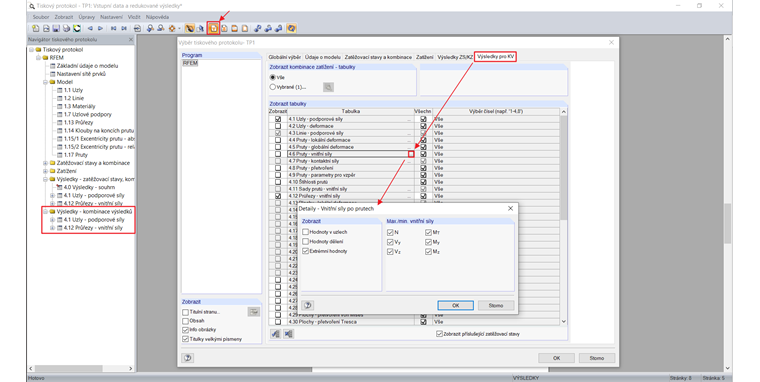

Pravděpodobně došlo k nějaké změně v nastavení detailů výběru tiskového protokolu. Za tímto účelem prosím otevřete záložku "Výsledky pro KV".

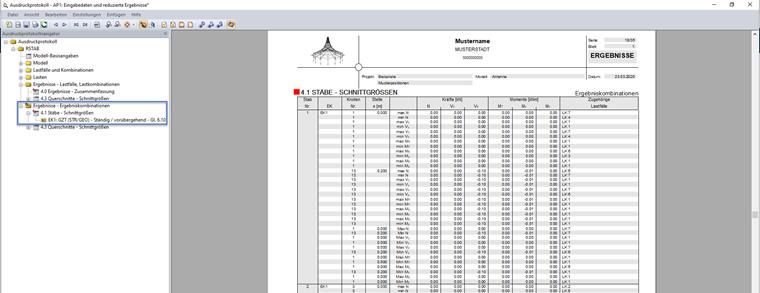

Na konci některých políček ve sloupci "Tabulka" vidíme tři tečky. Označí se tak tlačítko, které se zpřístupní kliknutím na tento řádek. Poskytuje přístup k dalším výběrovým kritériím jako např. pro vnitřní síly prutů možnost výběru pouze extrémních hodnot (Obrázek 01) nebo hodnoty v uzlech a extrémní hodnoty (Obrázek 02).

Klíčová slova

Výstupní protokol Detaily Výběr
