23. März 2020

004384

Sandy Matula

Ausdruckprotokoll

RFEM

RSTAB

Im Ausdruckprotokoll ist mir aufgefallen, dass bei den Ergebniskombinationen die Schnittgrößen der Stäbe in Tabelle 4.1 nicht komplett erfasst werden. Wie kann man das korrekt einstellen?

Antwort

Vermutlich ist in den Detaileinstellungen der Ausdruckprotokoll-Selektion etwas verstellt. Um dies zu überprüfen, öffnen Sie bitte das Register "EK-Ergebnisse".

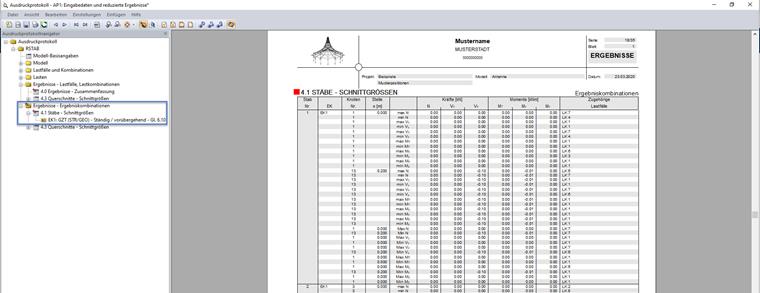

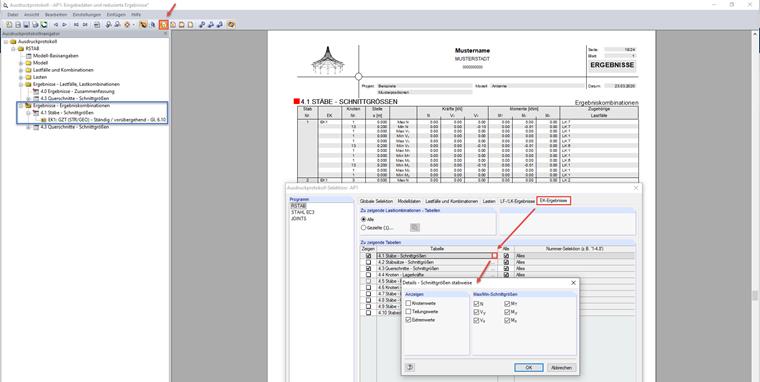

In der Spalte "Tabelle" sind einige Zeilen mit drei Pünktchen versehen. Damit wird die Schaltfläche angedeutet, die mit einem Klick in diese Zeile zugänglich wird. Sie eröffnet den Zugang zu weiteren Auswahlkriterien wie z. B. für Stabschnittgrößen die Auswahl nur der Extremwerte (Bild 01) oder der Knotenwerte und der Extremwerte (Bild 02).

Schlüsselwörter

Ausdruckprotokoll Details Selektion
