Ответ:
Программа предлагает для определения нерассчитываемыех местоположений несколько способов.

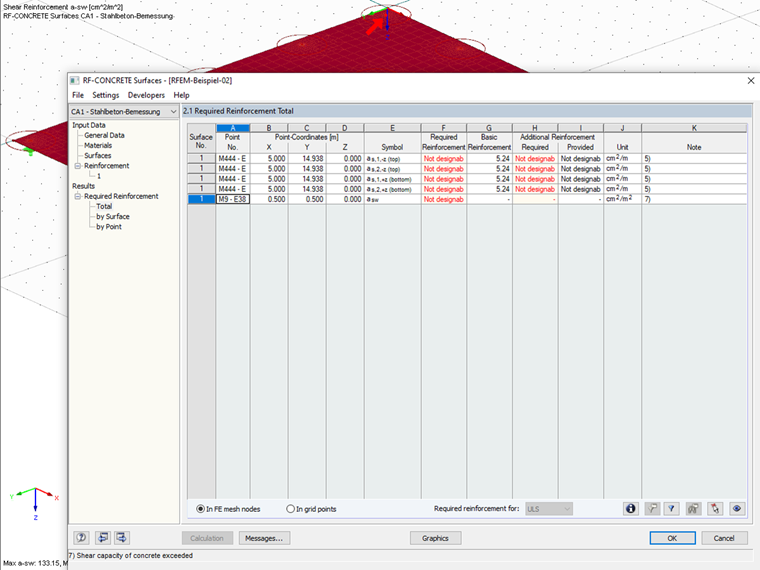

- Если выбирать местоположение с помощью щелчка по строке таблицы прямо в дополнительном модуле, будет стрелка, отмечающая данное место, отображаться в графике основной программы (см. Рисунок 01). При необходимости можно данное отображение изменить, переместив окно дополнительного модуля на второй экран. Далее в дополнительном модуле доступна также кнопка «К графике для изменения изображения»
- Если окно дополнительного модуля закрыто, то функцию поиска можно активировать прямо в основной программе, выбрав в меню возможность «Изменить» → «Найти при помощи номера». Однако в таком случае, нужно ввести заранее отмеченный номер узла КЭ.
- Есть также вариант, активировать результаты дополнительного модуля в рабочем окне программы RFEM, а потом выбрать тип отображения «Результаты на поверхностях» и возможность «Только примечания». Пронумерованные отметки затем будут отображаться в специальном списке в левом нижнем углу экрана.
