Dotaz

Jak najdu v pracovním okně místa, která nelze posoudit?

Odpověď:

Existuje několik způsobů, jak najít místa, která nelze posoudit.

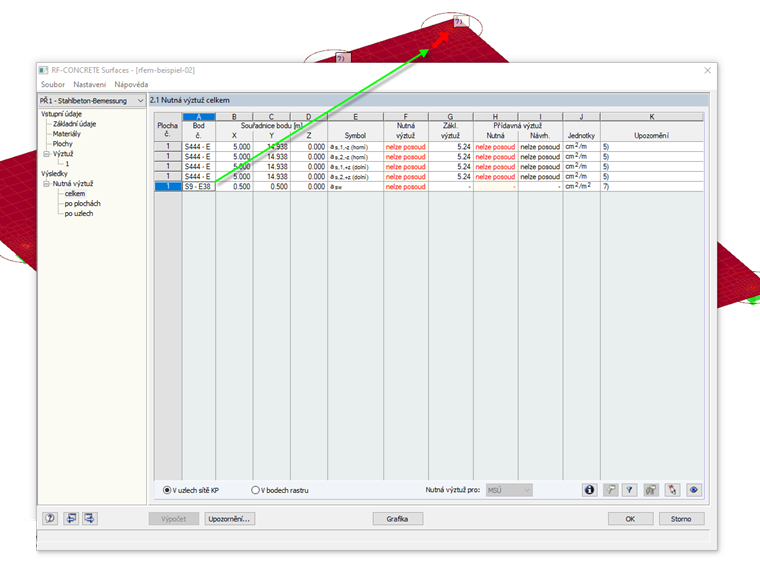

Pokud je místo zvoleno kliknutím na řádek tabulky v přídavném modulu, je v grafice hlavního programu označené šipkou (viz Obrázek 01). Náhled je možné upravit přemístěním okna modulu resp. přesunem na druhou obrazovku. V přídavném modulu je dále k dispozici tlačítko "Skok do grafiky pro změnu zobrazení".
Pokud je okno přídavného modulu zavřené, je možné funkci vyhledávání vyvolat z hlavní nabídky "Úpravy" → "Najít objekt pomocí čísla". V takovém případě lze zadat číslo uzlu sítě KP, které jsme si již dříve poznamenali.
Pokud aktivujete výsledky přídavného modulu v pracovním okně programu RFEM a vyberete výstup výsledků pomocí možnosti "Hodnoty na plochách", můžete vybrat výstup typu "Jen poznámky". Očíslované poznámky se poté zobrazí v seznamu vlevo dole.

FAQ

FAQ 004512 | Jak najdu v pracovním okně místa, která nelze posoudit?

Místo, které nelze posoudit a vyznačení místa na obrázku na pozadí
