Pytanie

Jak znaleźć w oknie roboczym miejsca, których nie można oznaczyć?

Odpowiedź:

Istnieje kilka możliwości znajdowania lokalizacji, których nie można oznaczyć.

Jeżeli lokalizacja została wybrana poprzez kliknięcie wiersza tabeli w module dodatkowym, jest ona sygnalizowana strzałką w grafice programu głównego (patrz Rysunek 01). Widok można dostosować, przesuwając okno modułu dodatkowego na drugi ekran. Ponadto w module dodatkowym dostępny jest przycisk "Przejdź do grafiki, aby zmienić widok".
Jeżeli okno modułu dodatkowego jest zamknięte, można skorzystać z funkcji wyszukiwania, wybierając w menu Edytować → "Znajdź według numeru". W takim przypadku można wprowadzić zanotowany wcześniej numer węzła ES.
W przypadku aktywowania wyników modułu dodatkowego w oknie roboczym programu RFEM i wybrania sposobu wyświetlania wyników za pomocą opcji „Wartości na powierzchniach” można wybrać opcję wyników „Tylko uwagi”. Ponumerowane nuty zostaną wyświetlone na liście w lewym dolnym rogu ekranu.

FAQ

FAQ 004512 | Jak znaleźć w oknie roboczym miejsca, których nie można oznaczyć?

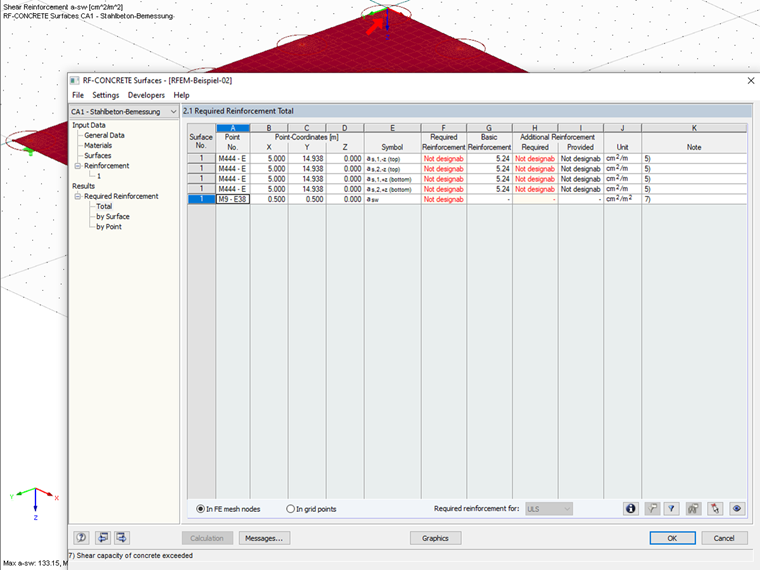

Położenie, którego nie można wyznaczyć w grafice tła
