Учет паза на опоре в понижающем коэффициенте

Я определил паз на опоре, но не могу понять, почему это не учитывается в понижающем коэффициенте kv?

Ответ:

В расчете на предельное состояние по несущей способности всегда требуется учитывать влияние концентрации напряжений в пазу. Согласно норме EN 1995‑1‑1, 6.5.1, это обеспечивается понижающим коэффициентом kv. Само вычисление коэффициента KV также определено в норме EN 1995-1-1, точнее в уравнениях 6.61 - 6.63. Еще более подробные спецификации понижающего коэффициента затем находятся в отдельных национальных приложениях.

В нашем примере определяется понижающий коэффициент kv ожидаемым образом.

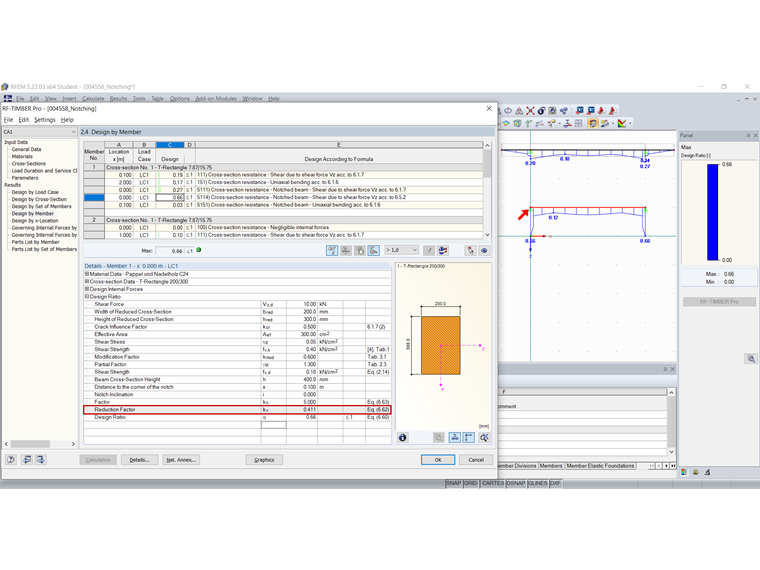

Паз - Понижающий коэффициент меньше чем 1,0
Паз - Понижающий коэффициент меньше чем 1,0

Bei dem anderen System wird der Abminderungsbeiwert kv mit 1,222 ermittelt.

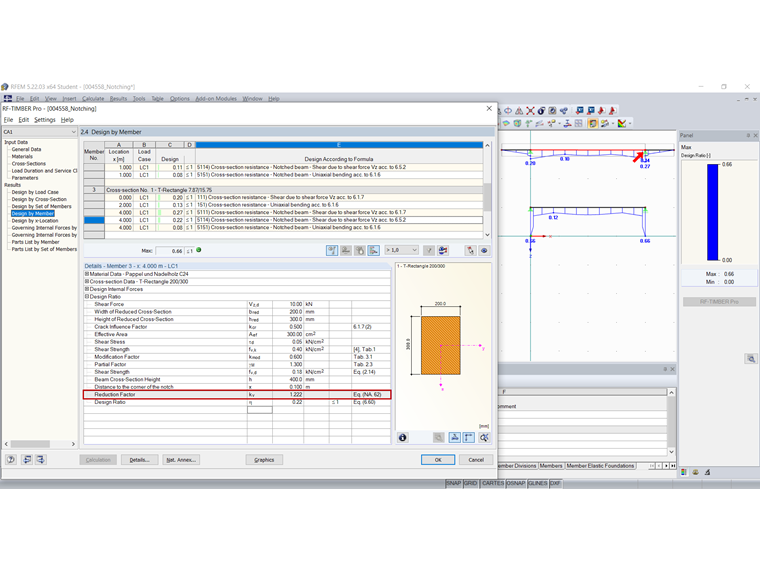

Паз - Понижающий коэффициент больше чем 1,0
Паз - Понижающий коэффициент больше чем 1,0

Это вызвано тем, что в статичной системе, а также при нагрузке на опору возникает опорный момент.

Часто задаваемые вопросы|004558
EN-US | Флаг FAQ
[EN] FAQ 004558 | Я определил паз на опоре, Почему не учитывается ...

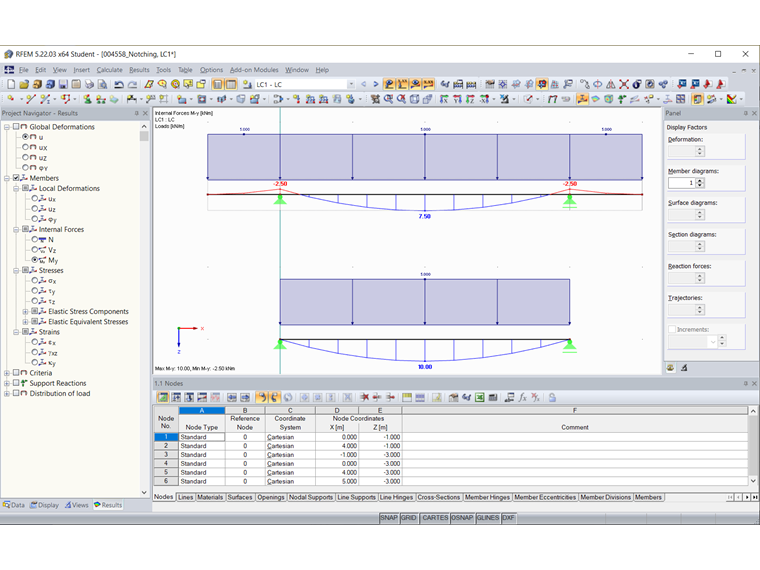

Конструктивная система и нагрузки
Конструктивная система и нагрузки

Согласно указаниям из нормы EN 1995‑1‑1, 6.5.1 (2), так можно влияние концентрации напряжений в данной точке не учитывать. "Der Einfluss der Spannungskonzentration darf in folgenden Fällen vernachlässigt werden: [...] Biegung mit Druckspannungen in der Ausklinkung, siehe Bild 6.10b".

Согласно норме DIN EN 1995-1-1/NA Formula (NA.60), так может понижающий коэффициент в нашем примере даже превысить значение 1,0.
