Při posouzení mezního stavu únosnosti je třeba zohlednit vliv koncentrace napětí v zářezu. To je zajištěno podle normy DIN EN 1995-1-1, 6.5.1 pomocí redukčního součinitele kv. Výpočet kv je definován v normě DIN EN 1995-1-1 ve vzorcích 6.61 až 6.63. Další stanovení k redukčnímu součiniteli je možné najít také v národních přílohách.

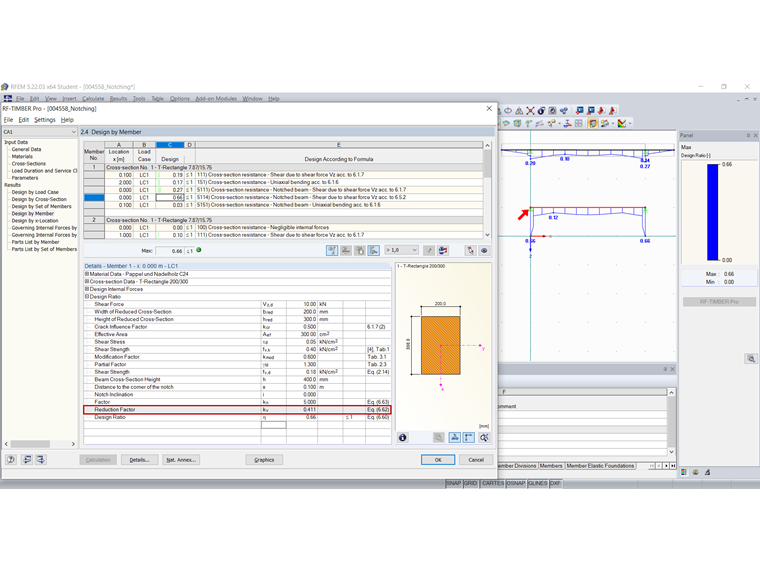

V našem příkladu se redukční součinitel kv stanoví podle očekávání.

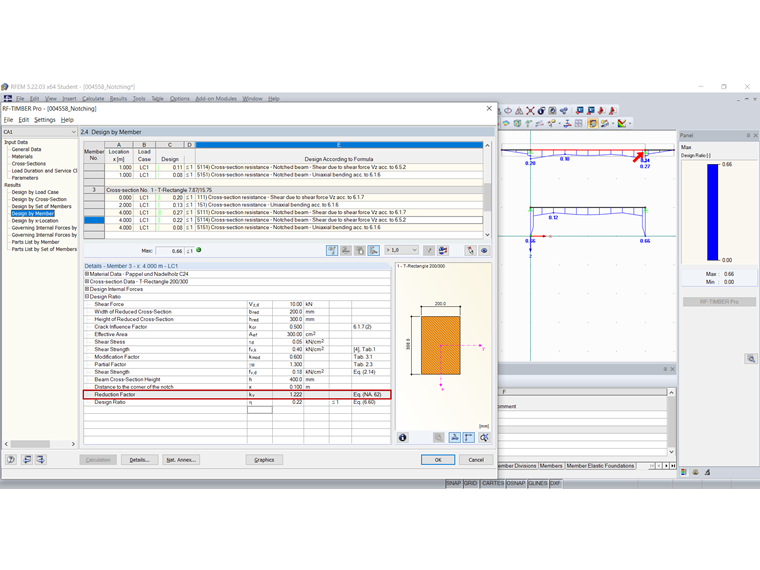

U druhého modelu se redukční součinitel kv stanoví 1,222.

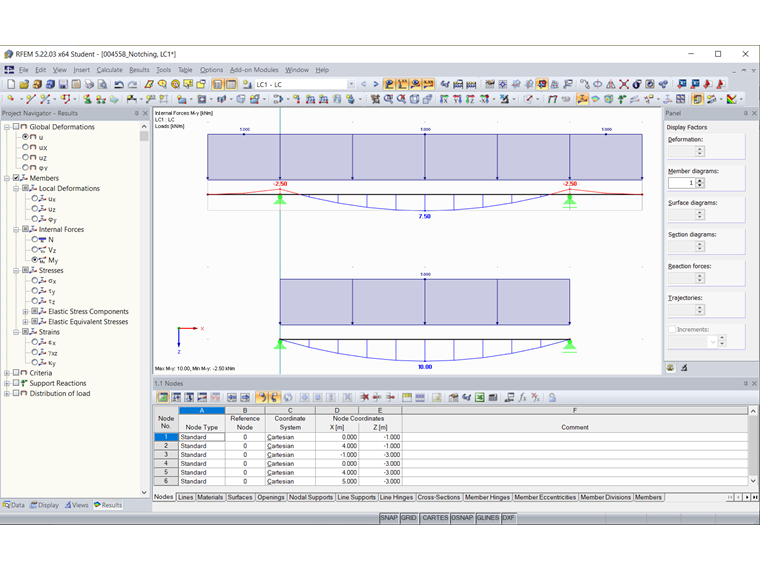

To je dáno v příkladu tím, že u statického systému a zatížení na sloupech vzniká podporový moment.
Tak je možné v souladu s normou DIN EN 1995-1-1, 6.5.1 (2) v tomto bodě zanedbat vliv koncentrace napětí. "Vliv na koncentraci napětí lze zanedbat v následujících případech: [...] ohyb s tlakovými napětími v zářezu, viz obrázek 6.10b".
V našem příkladu může redukční součinitel dokonce přesáhnout hodnotu 1,0 podle údajů v normě DIN EN 1995-1-1/NA vzorec (NA.60).
