Consideración de la entalladura en el apoyo en el coeficiente de reducción

Es necesario considerar el efecto de la concentración de tensiones en la entalladura para el cálculo del estado límite último. Dies wird gemäß DIN EN 1995-1-1, 6.5.1 durch den Abminderungsbeiwert k_v gewährleistet. Die Berechnung von k_v ist in der DIN EN 1995-1-1 in Formel 6.61 bis 6.63 definiert. Weitere Festlegungen zum Abminderungsbeiwert können sich auch in den nationalen Anhängen wiederfinden.

In unserem Beispiel wird der Abminderungsbeiwert k_v wie erwartet ermittelt.

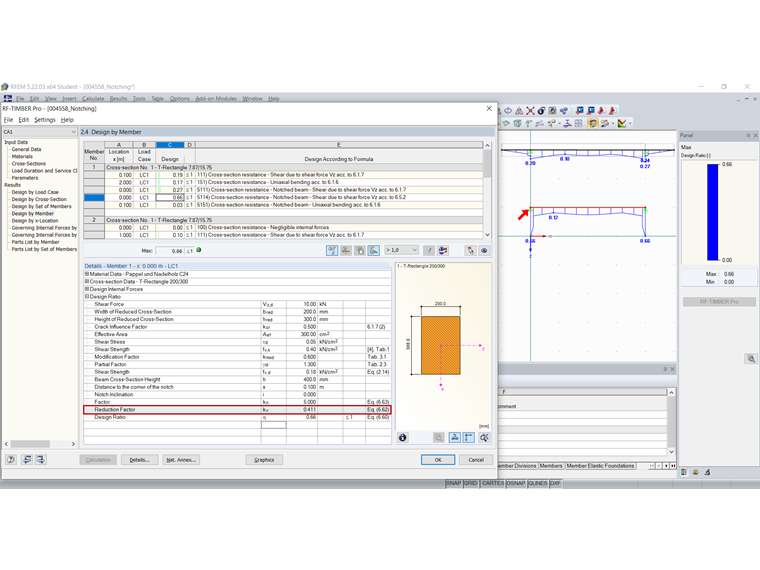

Muesca - Factor de reducción menor que 1,0

Bei dem anderen System wird der Abminderungsbeiwert k_v mit 1,222 ermittelt.

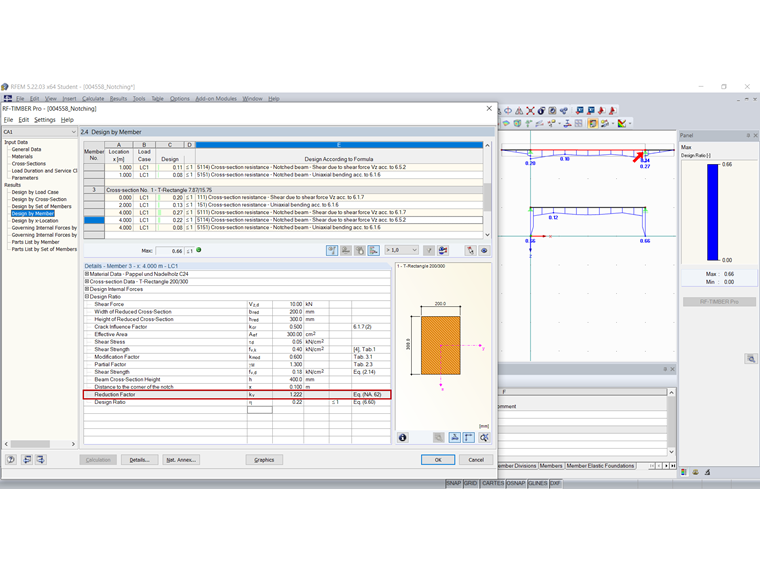

Muesca - Factor de reducción mayor que 1,0

Dies liegt an dem Beispiel daran, dass bei dem statischen System und der Belastung an den Stützen ein Stützmoment entsteht.

Preguntas frecuentes (FAQ)

[ES] FAQ 004558 | He definido una muesca en un apoyo. Por qué no se tiene en cuenta ...

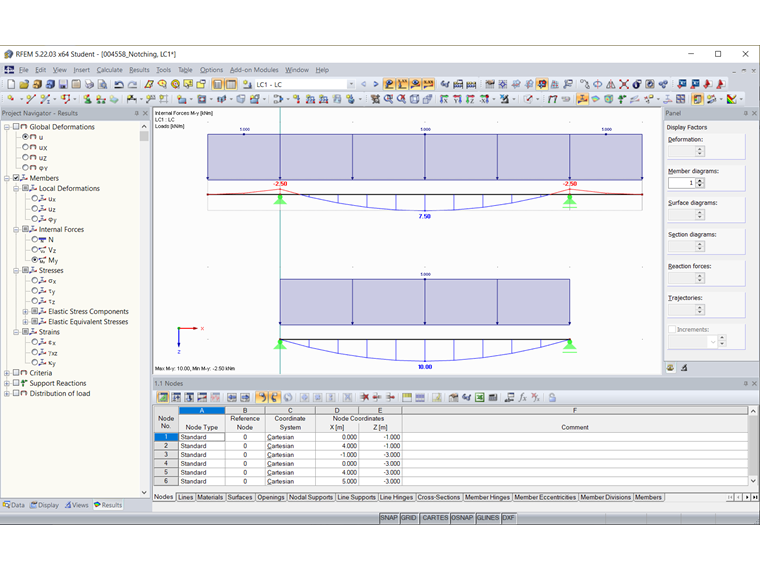

Sistema estructural y cargas

Dadurch kann an dieser Stelle gemäß DIN EN 1995-1-1, 6.5.1 (2) der Einfluss der Spannungskonzentration vernachlässigt werden. "Der Einfluss der Spannungskonzentration darf in folgenden Fällen vernachlässigt werden: [...] Biegung mit Druckspannungen in der Ausklinkung, siehe Bild 6.10b".

In unserem Beispiel kann der Abminderungsbeiwert gemäß den Festlegungen in DIN EN 1995-1-1/NA Formel (NA.60) sogar größer als 1,0 werden.
