È necessario considerare l'effetto della concentrazione delle tensioni nell'intaglio per il progetto allo stato limite ultimo. Secondo EN 1995‑1-1, 6.5.1, questo è garantito dal coefficiente di riduzione kv. Il calcolo di kv è definito nella EN 1995‑1-1 nelle equazioni da 6.61 a 6.63. Ulteriori specifiche per il coefficiente di riduzione possono essere trovate anche negli allegati nazionali.

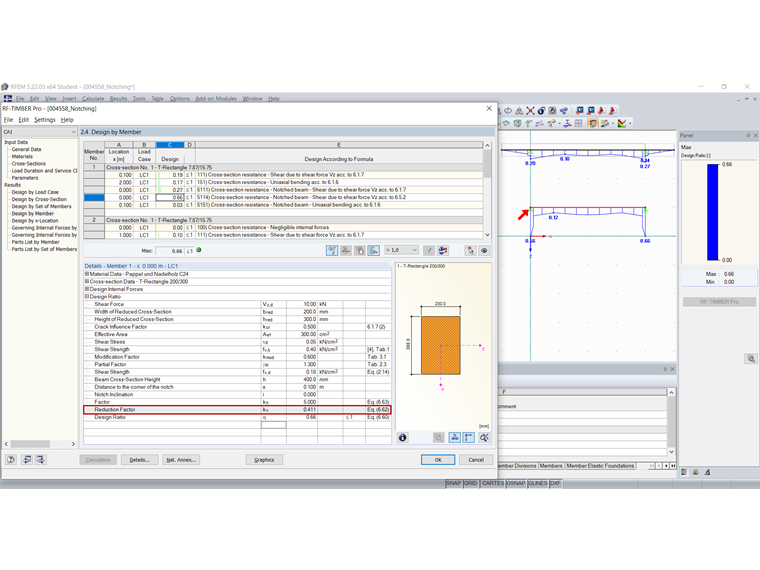

Nel nostro esempio, il coefficiente di riduzione kv è determinato come previsto.

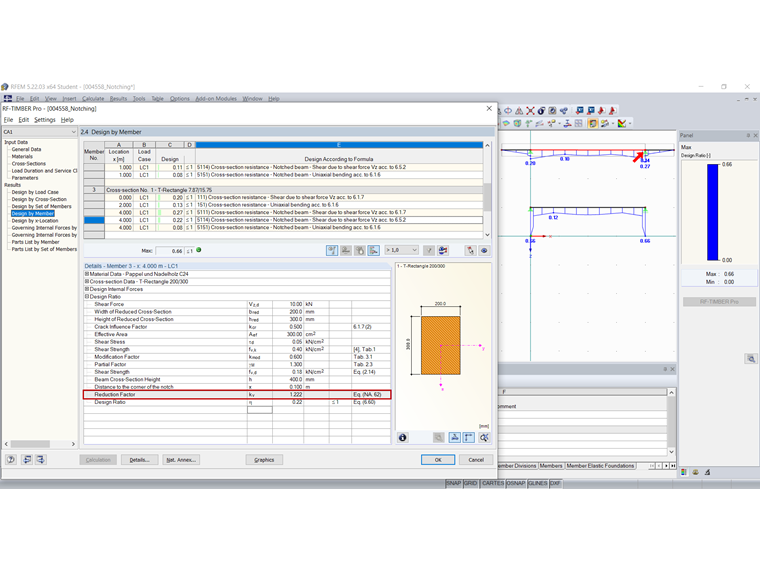

Nell'altro sistema strutturale, il coefficiente di riduzione kv è determinato come 1,222.

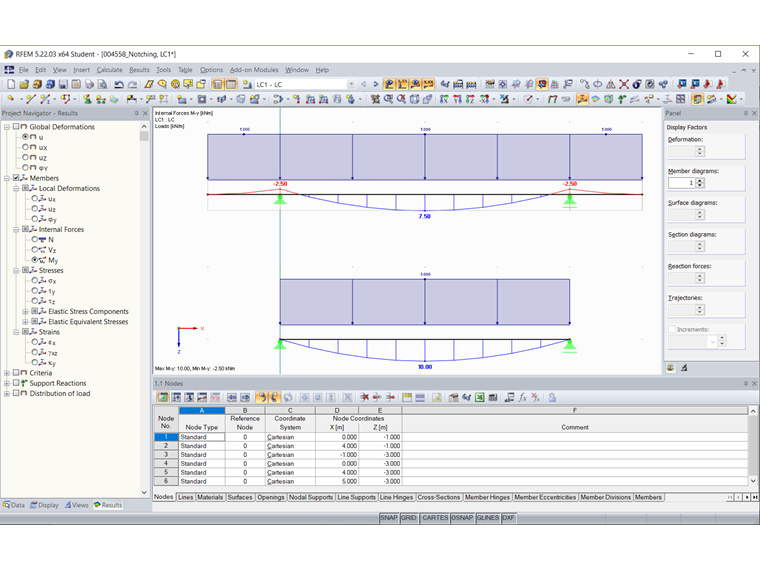

Nell'esempio, questo è dovuto al fatto che si crea un momento vincolante nel sistema statico e il carico sui vincoli esterni.
Pertanto, l'effetto della concentrazione delle tensioni può essere trascurato a questo punto, secondo EN 1995‑1-1, 6.5.1 (2). "L'effetto delle concentrazioni delle tensioni può essere ignorato nei seguenti casi: [...] flessione con tensioni di compressione in corrispondenza dell'intaglio, vedere la Figura 6.10b."
Nel nostro esempio, il coefficiente di riduzione può anche superare 1.0 secondo le specifiche della DIN EN 1995‑1-1/NA, Formula (NA.60).
