J'ai défini une entaille sur un appui. Pourquoi cette entaille n'est-elle pas pris en compte pour le facteur de réduction kv ?

Q: J'ai défini une entaille sur un appui. Pourquoi cette entaille n'est-elle pas pris en compte pour le facteur de réduction kv ?

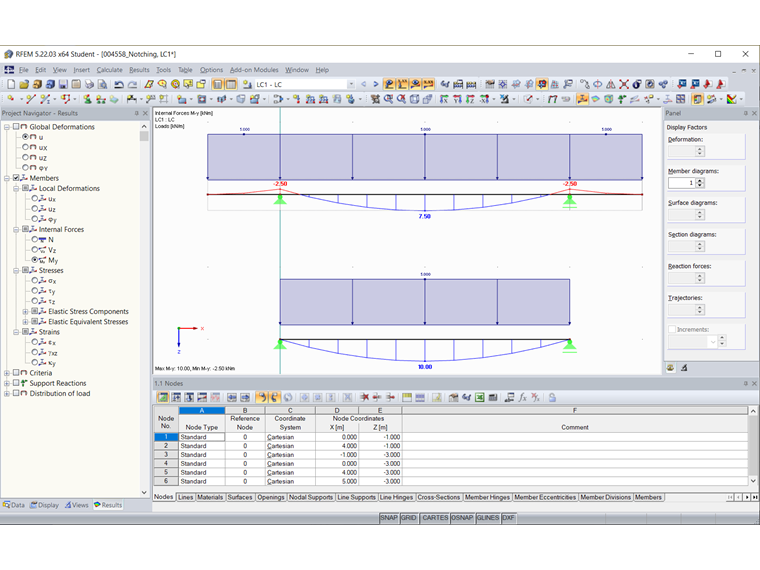

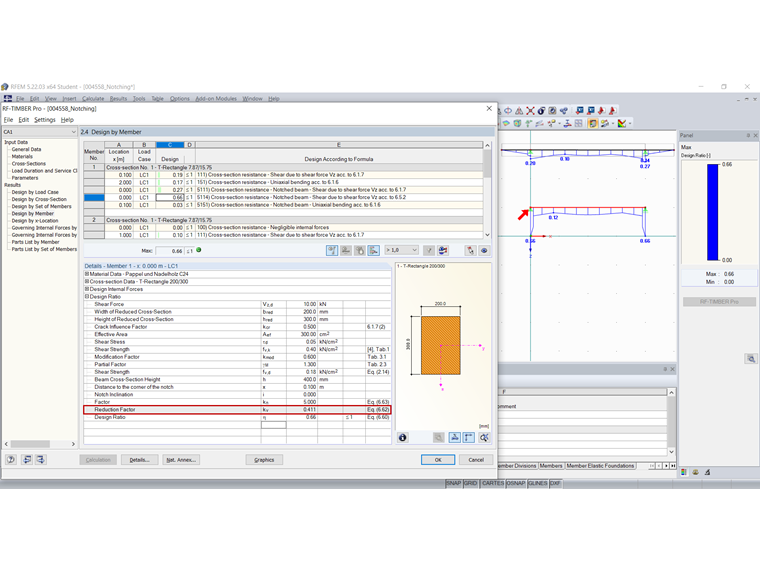

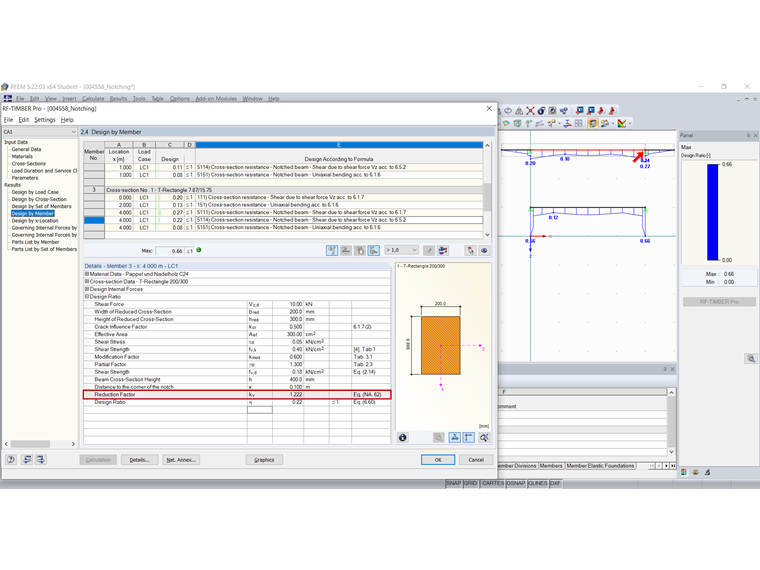

Il est nécessaire de considérer l'effet de la concentration des contraintes au niveau de l'entaille pour la vérification à l'état limite ultime. Selon la DIN EN 1995-1-1, cela est assuré par le facteur de réduction kv. Le calcul de kv est défini dans la DIN EN 1995-1-1, équations 6.61 à 6.63. D'autres spécifications pour le facteur de réduction sont disponibles dans les annexes nationales.Dans notre exemple, le facteur de réduction kv est déterminé comme prévu.Bei dem anderen System wird der Abminderungsbeiwert kv mit 1,222 ermittelt.Dans l'exemple, cela est dû au fait qu'un moment d'appui est créé dans le système structural et la charge sur les appuis. Par conséquent, l'effet de la concentration de contrainte peut être négligé à ce stade, selon la DIN EN 1995-1-1, 6.5.1(2). "Der Einfluss der Spannungskonzentration darf in folgenden Fällen vernachlässigt werden: [...] Biegung mit Druckspannungen in der Ausklinkung, siehe Bild 6.10b".Dans notre exemple, le facteur de réduction peut même dépasser 1,0 selon la formule de la DIN EN 1995-1-1/NA (NA.60).

Question

J'ai d&#233;fini une entaille sur un appui. Pourquoi cette entaille n'est-elle pas pris en compte pour le facteur de r&#233;duction kv ?

Accepted Answer

Il est n&#233;cessaire de consid&#233;rer l'effet de la concentration des contraintes au niveau de l'entaille pour la v&#233;rification &#224; l'&#233;tat limite ultime. Selon la DIN EN 1995-1-1, cela est assur&#233; par le facteur de r&#233;duction kv. Le calcul de kv est d&#233;fini dans la DIN EN 1995-1-1, &#233;quations 6.61 &#224; 6.63. D'autres sp&#233;cifications pour le facteur de r&#233;duction sont disponibles dans les annexes nationales.Dans notre exemple, le facteur de r&#233;duction kv est d&#233;termin&#233; comme pr&#233;vu.Bei dem anderen System wird der Abminderungsbeiwert kv mit 1,222 ermittelt.Dans l'exemple, cela est d&#251; au fait qu'un moment d'appui est cr&#233;&#233; dans le syst&#232;me structural et la charge sur les appuis.                       Par cons&#233;quent, l'effet de la concentration de contrainte peut &#234;tre n&#233;glig&#233; &#224; ce stade, selon la DIN EN 1995-1-1, 6.5.1(2). "Der Einfluss der Spannungskonzentration darf in folgenden F&#228;llen vernachl&#228;ssigt werden: [...] Biegung mit Druckspannungen in der Ausklinkung, siehe Bild 6.10b".Dans notre exemple, le facteur de r&#233;duction peut m&#234;me d&#233;passer 1,0 selon la formule de la DIN EN 1995-1-1/NA (NA.60).

Considération de l'entaille à l'appui dans le facteur de réduction

J'ai défini une entaille sur un appui. Pourquoi cette entaille n'est-elle pas pris en compte pour le facteur de réduction k_v ?
