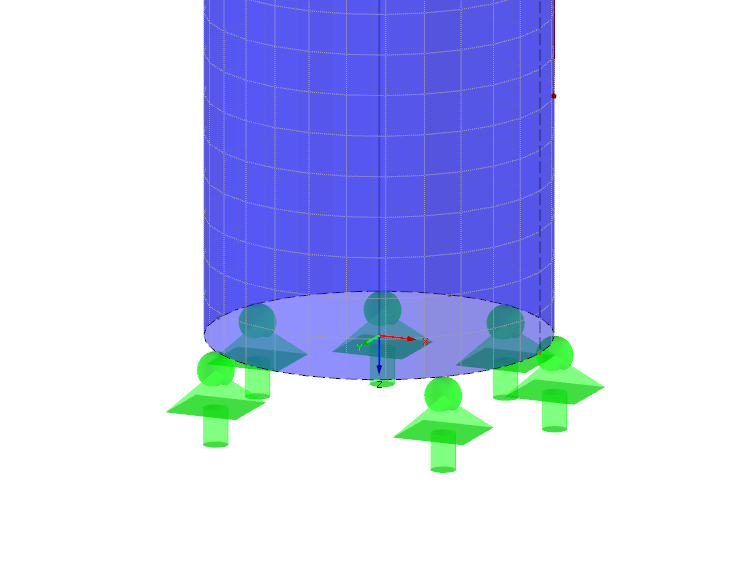

После создания поверхности из стержня трубы, она больше не будет соединена с исходной узловой опорой. Для новых линий рекомендуется установить линейную опору в начале трубы, см. Рисунок 01.

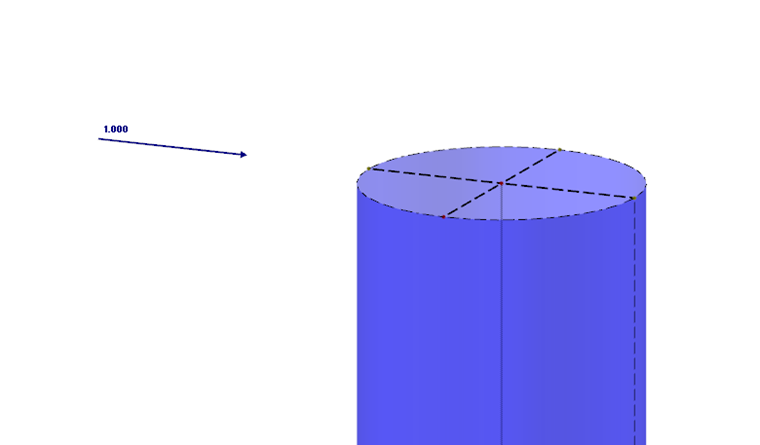

Кроме того, узловая нагрузка больше не связана с исходным стержнем. В этом случае для введения нагрузки рекомендуется пересечение жестких стержней, см. Рисунок 02. Таким образом, нагрузка передается на граничные линии поверхности.
Результаты напряжений в телах могут отображаться в виде цветных точек в конечных элементах.
Вы можете использовать опцию «Независимая сетка» в настройках сетки КЭ для создания сетки КЭ для интегрированных объектов, которые не зависят друг от друга. Это позволяет создавать для отдельных объектов, которые интегрированы друг в друга, значительно более подробную и точную сетку КЭ.
В диалоговом окне «Querschnittпечать,
В RFEM 6 и RSTAB 9 у вас есть возможность вставить «Визуальные объекты» в качестве направляющих объектов. Можно импортировать файлы в форматах 3ds, stl и obj.
Эти объекты позволяют создать лучшую ссылку на размеры и размеры.
