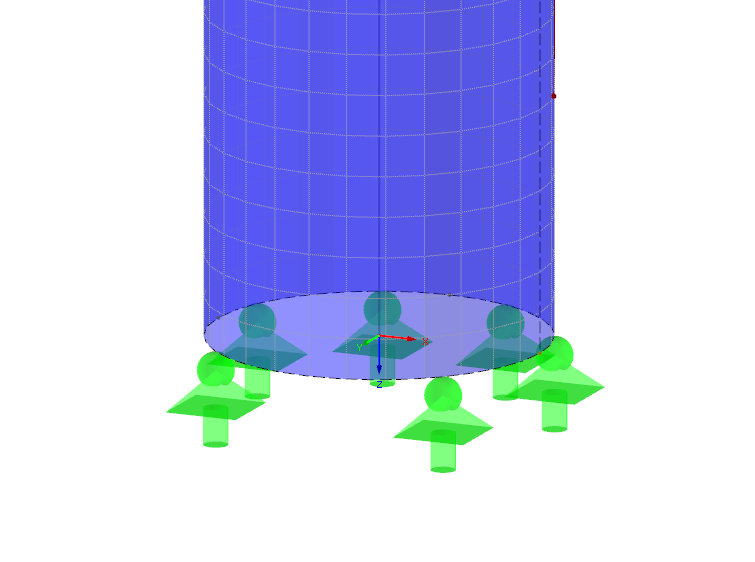

Po wygenerowaniu powierzchni z pręta rurowego nie jest ona już połączona z pierwotną podporą węzłową. Dla nowo utworzonych linii zaleca się zastosowanie podpory liniowej na początku rury, patrz rysunek 01.

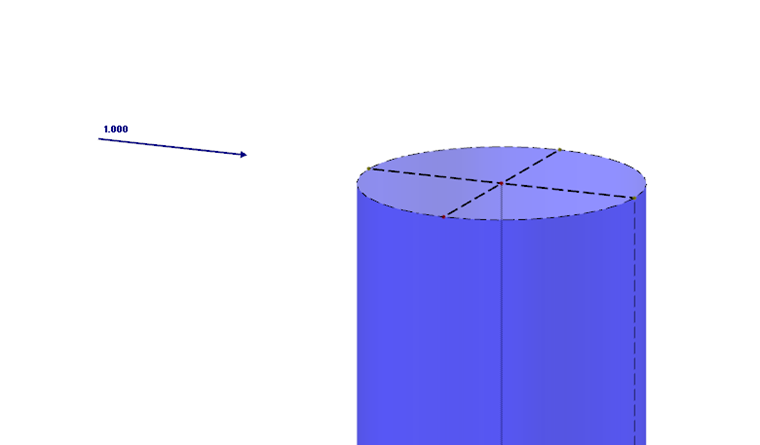

Ponadto obciążenie węzłowe nie jest już połączone z pierwotnym prętem. W takim przypadku do wprowadzenia obciążenia zaleca się skrzyżowanie prętów sztywnych, patrz rysunek 02. W ten sposób obciążenie zostaje przeniesione na linie graniczne powierzchni.
Wyniki naprężeń w bryłach mogą być wyświetlane w postaci kolorowych punktów w elementach skończonych.
Za pomocą opcji "Preferowana niezależna siatka" w ustawieniach siatki ES można utworzyć siatkę ES dla zintegrowanych obiektów, która będzie od siebie niezależna. Pozwala to na generowanie znacznie bardziej szczegółowej i precyzyjnej siatki ES dla poszczególnych obiektów, które są ze sobą zintegrowane.
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
W programach RFEM 6 i RSTAB 9 można wstawić "Obiekty wizualne" jako obiekty pomocnicze. Możliwy jest import plików w formatach 3ds, stl i obj.
Obiekty te umożliwiają lepsze odniesienie do wymiarów.
