He generado una superficie a partir de una sección de tubo coaccionada. Nun erscheinen nach der Berechnung Fehlermeldungen über nicht verbundene Knotenlasten sowie Knotenlager. ¿Qué puedo hacer?

Q: He generado una superficie a partir de una sección de tubo coaccionada. Nun erscheinen nach der Berechnung Fehlermeldungen über nicht verbundene Knotenlasten sowie Knotenlager. ¿Qué puedo hacer?

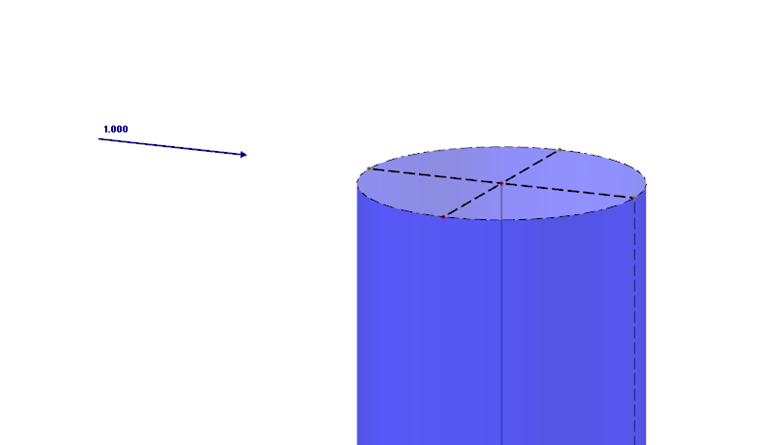

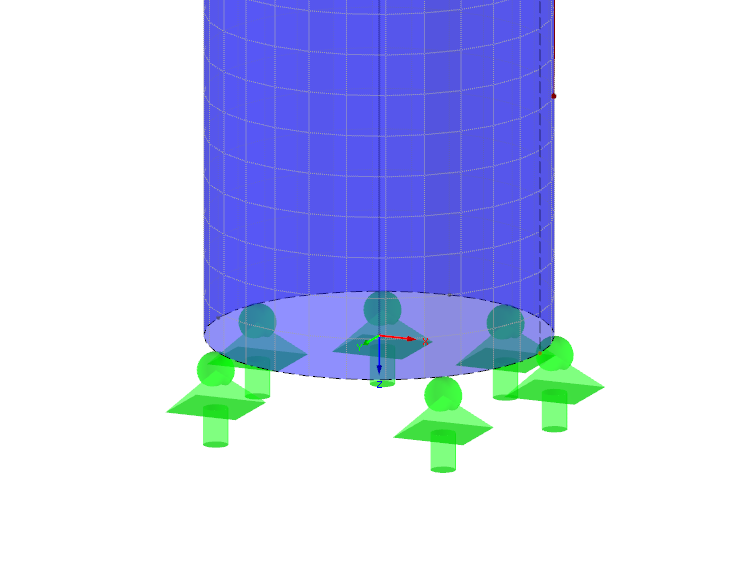

Después de generar una superficie a partir de una barra de tubo, esta ya no está conectada al apoyo en nudo original. Für die neu entstandenen Linien am Rohranfang empfiehlt sich ein Linienlager, siehe Bild 01.Auch die Knotenlast ist nicht mehr mit dem ursprünglichen Stab verbunden. Hier empfiehlt sich zur Lasteinleitung eine Auskreuzung aus Starrstäben, siehe Bild 02. Damit wird die Last auf die Randlinien der Fläche übertragen.

Question

He generado una superficie a partir de una secci&#243;n de tubo coaccionada. Nun erscheinen nach der Berechnung Fehlermeldungen &#252;ber nicht verbundene Knotenlasten sowie Knotenlager. &#191;Qu&#233; puedo hacer?

Accepted Answer

Despu&#233;s de generar una superficie a partir de una barra de tubo, esta ya no est&#225; conectada al apoyo en nudo original. F&#252;r die neu entstandenen Linien am Rohranfang empfiehlt sich ein Linienlager, siehe Bild 01.Auch die Knotenlast ist nicht mehr mit dem urspr&#252;nglichen Stab verbunden. Hier empfiehlt sich zur Lasteinleitung eine Auskreuzung aus Starrst&#228;ben, siehe Bild 02. Damit wird die Last auf die Randlinien der Fl&#228;che &#252;bertragen.
