J’ai généré une surface à partir d’une section de tuyau encastrée. Après le calcul, un message d’erreur indique que les charges nodales et les appuis nodaux ne sont pas connectés. Pourquoi ?

Q: J’ai généré une surface à partir d’une section de tuyau encastrée. Après le calcul, un message d’erreur indique que les charges nodales et les appuis nodaux ne sont pas connectés. Pourquoi ?

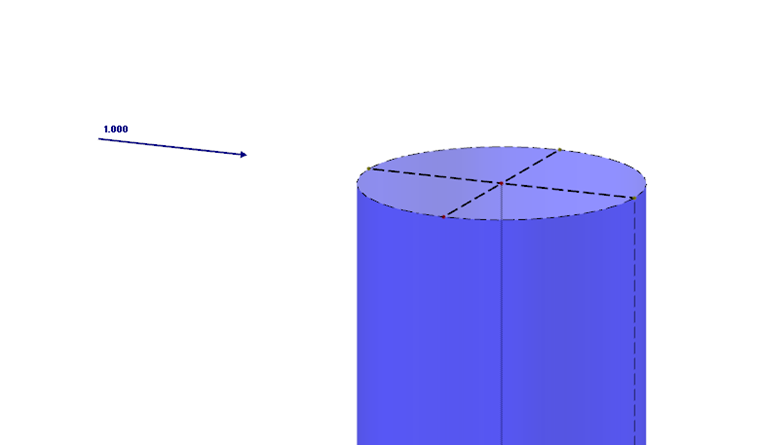

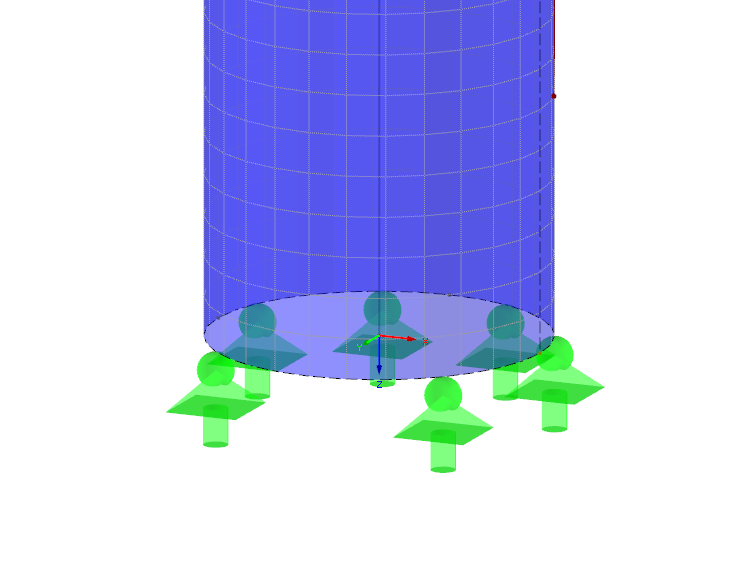

Une fois la surface générée à partir d’une barre, elle n’est plus connectée à l’appui nodal d’origine. Un appui linéique est recommandé pour les lignes nouvellement créées au début du tuyau (voir la figure 01).De plus, la charge nodale n’est plus connectée à la barre d’origine. Dans ce cas, un croisement de barres rigides est recommandé pour l’application des charges (voir la figure 02). La charge est ainsi transférée aux lignes de contour de la surface.

Question

J’ai g&#233;n&#233;r&#233; une surface &#224; partir d’une section de tuyau encastr&#233;e. Apr&#232;s le calcul, un message d’erreur indique que les charges nodales et les appuis nodaux ne sont pas connect&#233;s. Pourquoi&nbsp;?

Accepted Answer

Une fois la surface g&#233;n&#233;r&#233;e &#224; partir d’une barre, elle n’est plus connect&#233;e &#224; l’appui nodal d’origine. Un appui lin&#233;ique est recommand&#233; pour les lignes nouvellement cr&#233;&#233;es au d&#233;but du tuyau (voir la figure 01).De plus, la charge nodale n’est plus connect&#233;e &#224; la barre d’origine. Dans ce cas, un croisement de barres rigides est recommand&#233; pour l’application des charges (voir la figure 02). La charge est ainsi transf&#233;r&#233;e aux lignes de contour de la surface.

Message d'erreur concernant des appuis nodaux et charges nodales non connectés après division d'une section de tuyau

J’ai généré une surface à partir d’une section de tuyau encastrée. Après le calcul, un message d’erreur indique que les charges nodales et les appuis nodaux ne sont pas connectés. Pourquoi ?
