我已经从受约束的管道截面生成了一个面。 Nun erscheinen nach der Berechnung Fehlermeldungen über nicht verbundene Knotenlasten sowie Knotenlager. 该怎么办？

Q: 我已经从受约束的管道截面生成了一个面。 Nun erscheinen nach der Berechnung Fehlermeldungen über nicht verbundene Knotenlasten sowie Knotenlager. 该怎么办？

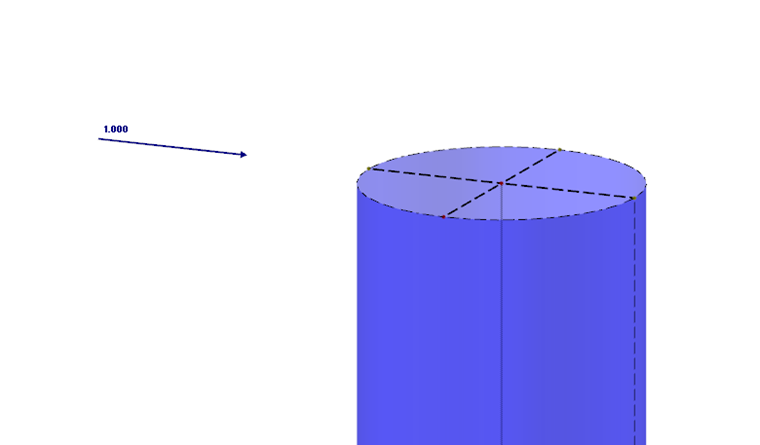

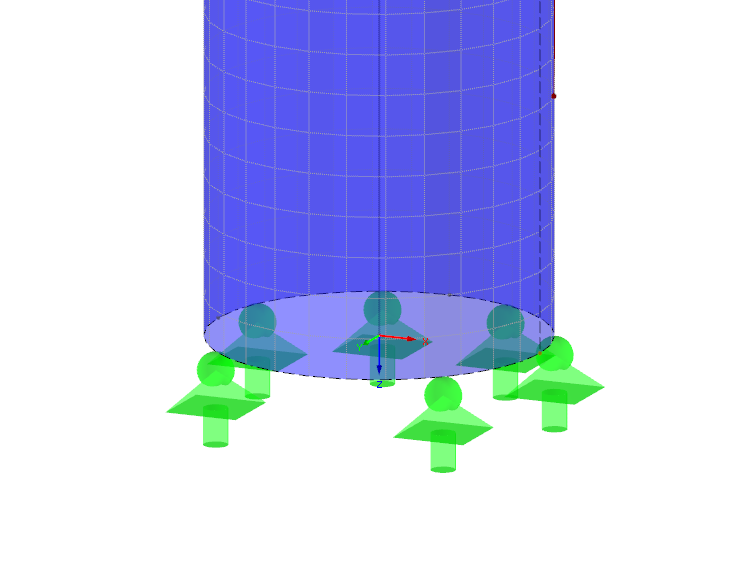

管道杆件生成面后，将不再与原始的节点支座相连。 Für die neu entstandenen Linien am Rohranfang empfiehlt sich ein Linienlager, siehe Bild 01.Auch die Knotenlast ist nicht mehr mit dem ursprünglichen Stab verbunden. Hier empfiehlt sich zur Lasteinleitung eine Auskreuzung aus Starrstäben, siehe Bild 02. Damit wird die Last auf die Randlinien der Fläche übertragen.

Question

我已经从受约束的管道截面生成了一个面。 Nun erscheinen nach der Berechnung Fehlermeldungen &#252;ber nicht verbundene Knotenlasten sowie Knotenlager. 该怎么办？

Accepted Answer

管道杆件生成面后，将不再与原始的节点支座相连。 F&#252;r die neu entstandenen Linien am Rohranfang empfiehlt sich ein Linienlager, siehe Bild 01.Auch die Knotenlast ist nicht mehr mit dem urspr&#252;nglichen Stab verbunden. Hier empfiehlt sich zur Lasteinleitung eine Auskreuzung aus Starrst&#228;ben, siehe Bild 02. Damit wird die Last auf die Randlinien der Fl&#228;che &#252;bertragen.

划分管道截面后未连接的节点荷载和节点支座的错误信息

我已经从受约束的管道截面生成了一个面。 Nun erscheinen nach der Berechnung Fehlermeldungen über nicht verbundene Knotenlasten sowie Knotenlager. 该怎么办？
