Вопрос

При расчете панели на потерю устойчивости появляется сообщение о том, что некоторые элементы соединены с панелью, но они не заданы как элементы жесткости. Что для этого неободимос сделать?


Ответ:

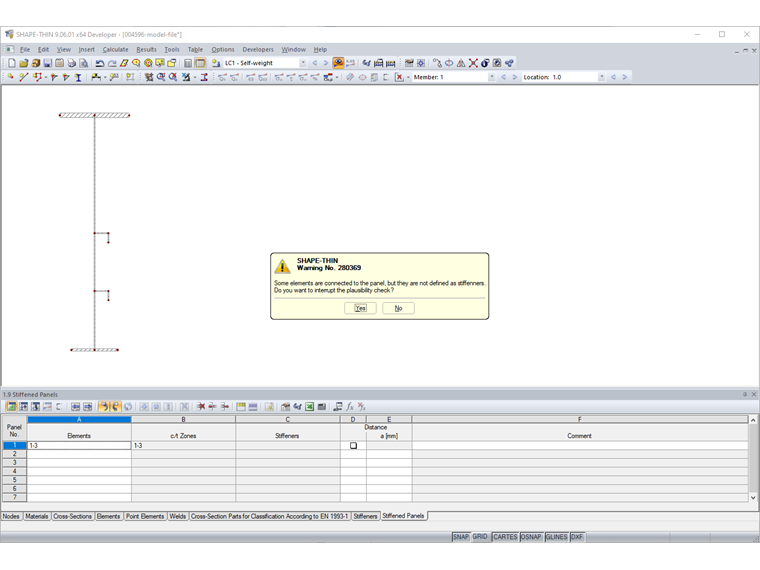

Если элементы жесткости, лежащие в панели, не определены явно как элементы жесткости, появится сообщение, показанное на Рисунке 01.

Элементы жесткости задаются в таблице «1.8 Элементы жесткости» или в диалоговом окне «Новый элемент жесткости» (Рисунок 02). Укажите элементы, принадлежащие к элементу жесткости. В случае углов, трапециевидных элементов жесткости и т.д., элемент жесткости представлен несколькими элементами. Если элемент жесткости представляет собой сечение из базы данных сечений, его нужно сначала разделить на элементы.

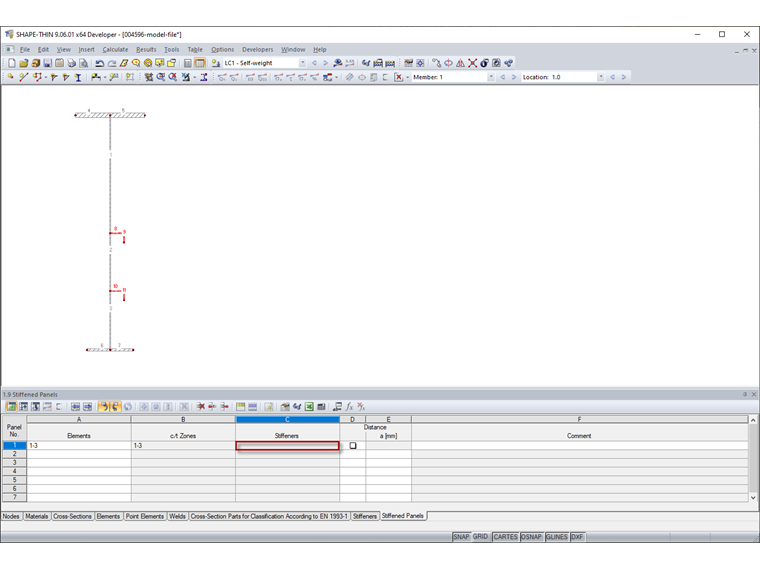

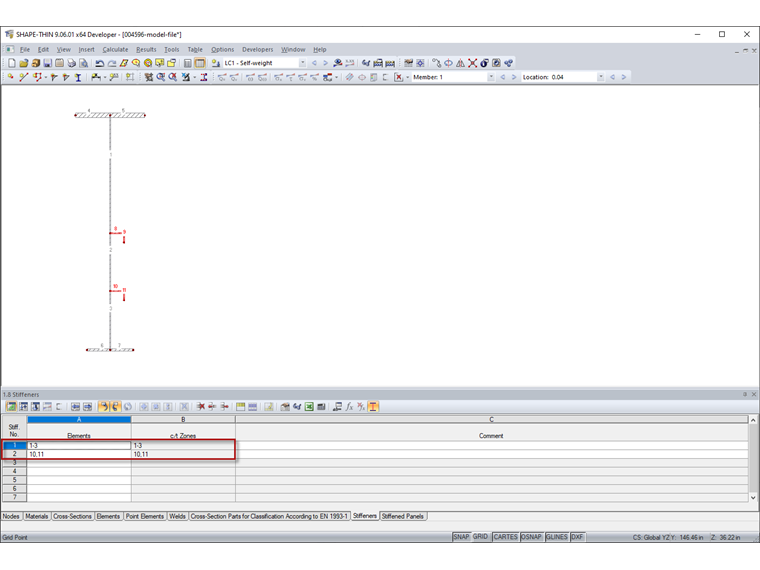

Панель, показанная на рисунке 03, включает в себя элементы с 1 по 3. К панели присоединены элементы 8, 9 и элементы 10, 11. Однако они не заданы как элементы жесткости, поэтому отображается сообщение, показанное на Рисунке 01. Необходимо определить элементы 8, 9 и элементы 10, 11 как элементы жесткости в таблице «1.8 Элементы жесткости» или в диалоговом окне «Новый элемент жесткости» (Рисунок 04).
