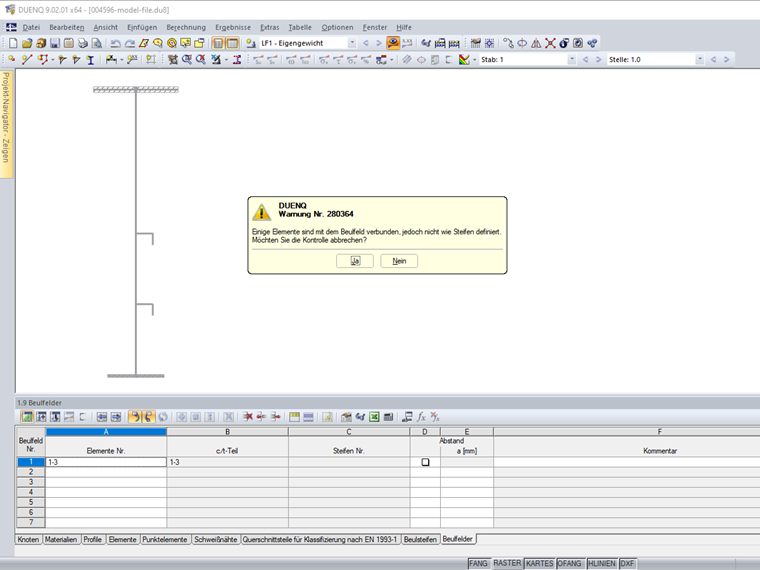

Sind die im Beulfeld liegenden Steifen nicht explizit als Steifen definiert, so wird die im Bild 01 dargestellte Meldung ausgegeben.

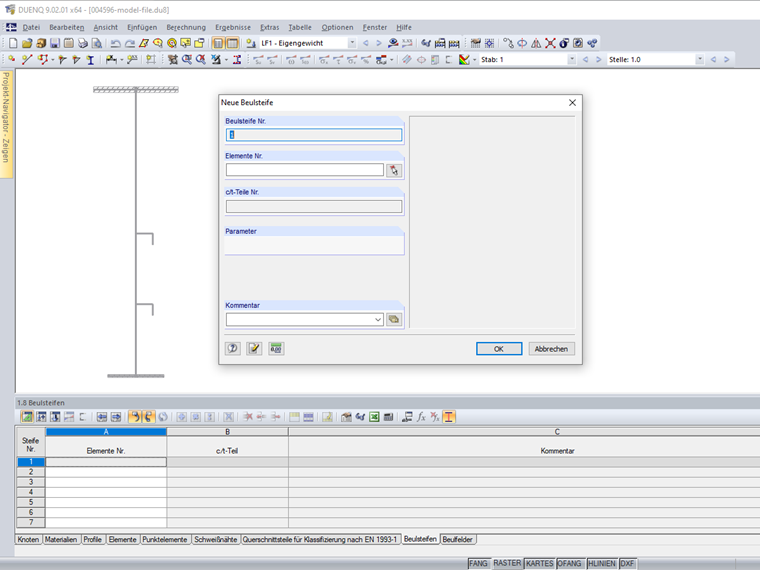

Die Steifen sind in Tabelle "1.8 Beulsteifen" bzw. im Dialog "Neue Beulsteife" zu definieren (Bild 02). Es sind die Elemente anzugeben, die zur Steife gehören. Bei Winkeln, Trapezsteifen etc. wird die Beulsteife durch mehrere Elemente abgebildet. Falls die Beulsteife ein Profil aus der Querschnittsbibliothek darstellt, ist dieses zunächst in seine Elemente zu zerlegen.

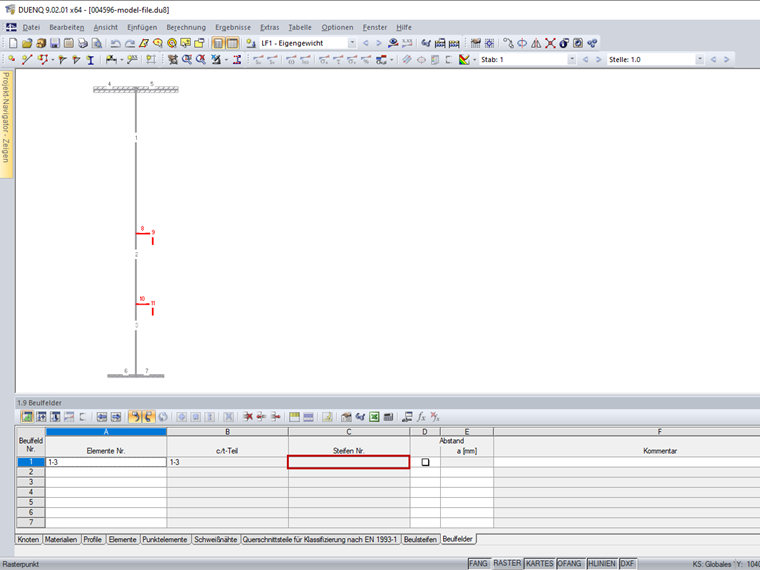

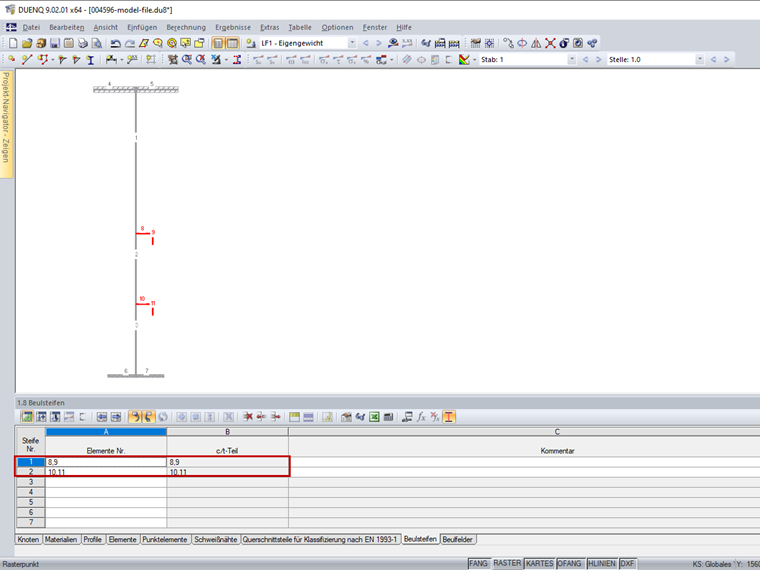

Das im Bild 03 dargestellte Beulfeld beinhaltet die Elemente 1 bis 3. Die Elemente 8, 9 und 10, 11 sind mit dem Beulfeld verbunden. Diese sind jedoch nicht als Steifen definiert, sodass die im Bild 01 dargestellte Meldung ausgegeben wird. Die Elemente 8, 9 sowie 10, 11 sind in Tabelle "1.8 Beulsteifen" oder im Dialog "Neue Beulsteife" als Beulsteifen zu definieren (Bild 04).
