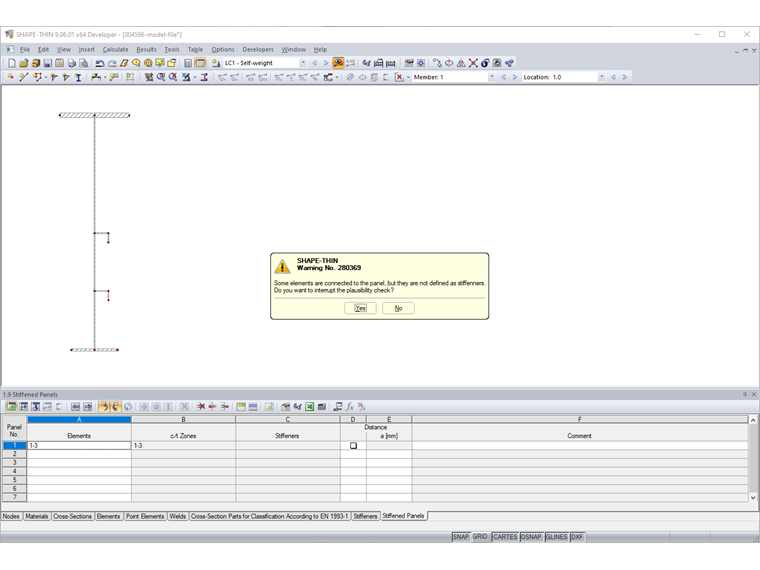

如果放置在面板中的加劲肋没有明确定义为加劲肋,则会出现如图 01 所示的信息。

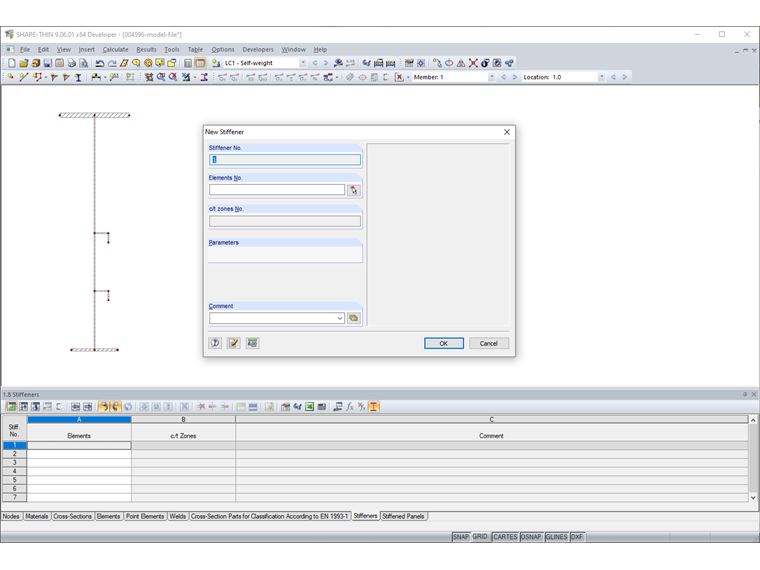

加劲肋在表“1.8 加劲肋”或“新建加劲肋”对话框(图 02)中定义。 指定加劲肋的单元。 对于角钢、梯形加劲肋等,加劲肋由多个单元表示。 如果加劲肋是截面库中的一个截面,则必须先将其划分为单元。

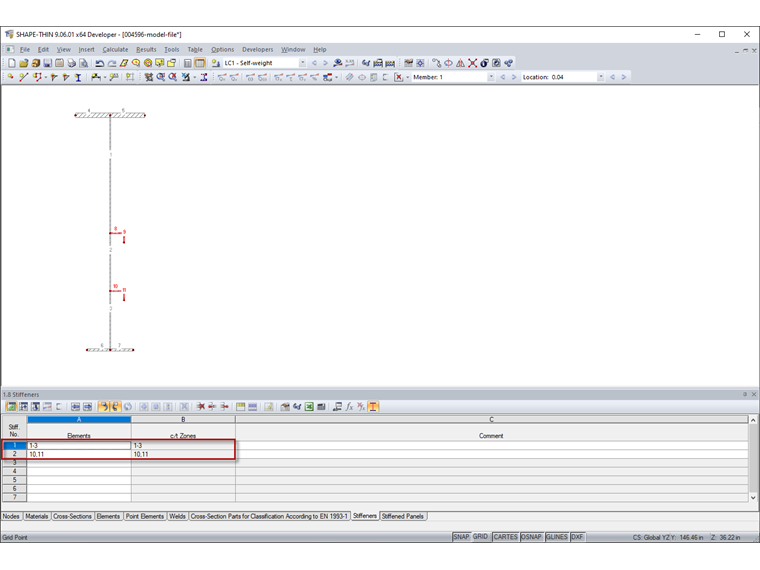

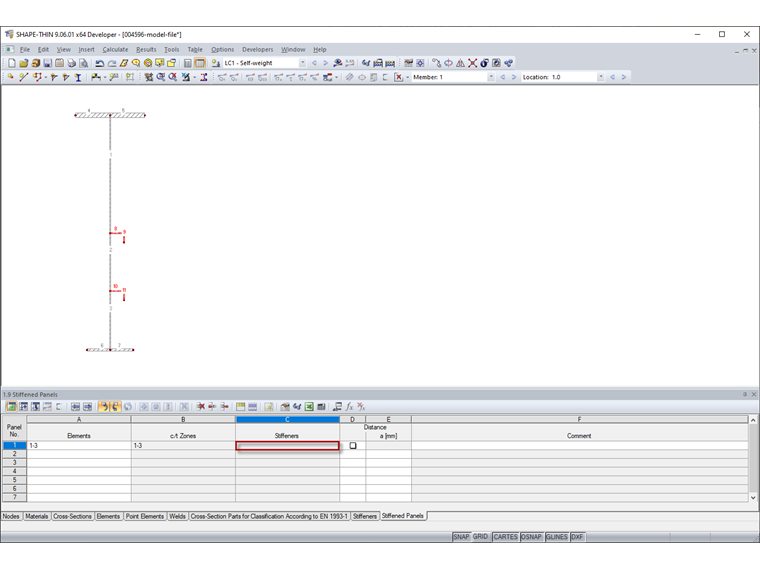

图03所示面板包括单元1至3。 单元 8、9 和单元 10、11 连接到面板。 但是,它们没有被定义为加劲肋,因此显示信息如图 01 所示。 需要在表“1.8 加劲肋”或“新建加劲肋”对话框(图 04)中将单元 8、9 和单元 10、11 定义为加劲肋。
