Al calcular un panel de pandeo, recibo un mensaje que dice que algunos elementos están conectados al panel, pero que no están definidos como rigidizadores. Si es así, ¿cómo debo continuar?

Respuesta

Si los rigidizadores que descansan en el panel no están definidos explícitamente como rigidizadores, aparece el mensaje que se muestra en la figura 01.

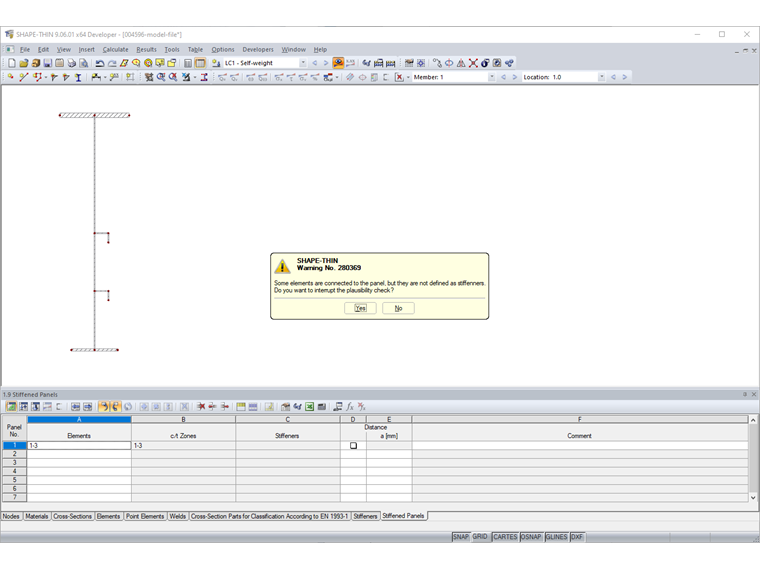

Figura 01 - Mensaje de error "Algunos elementos están conectados al panel, pero no están definidos como rigidizadores".

Los rigidizadores se definen en la tabla "1.8 Rigidizadores" o en el cuadro de diálogo "Nuevo rigidizador" (figura 02). Especifique los elementos que pertenecen al rigidizador. En el caso de ángulos, rigidizadores trapezoidales, etc., el rigidizador está representado por varios elementos. Si el rigidizador representa una sección de la biblioteca de secciones, primero se debe dividir en los elementos.

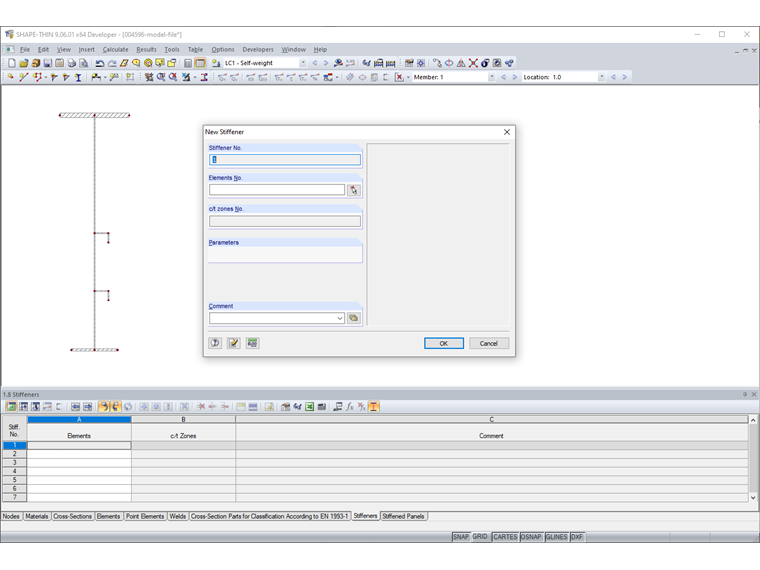

Figura 02 - Introducción de rigidizadores en el cuadro de diálogo y en la tabla

El panel que se muestra en la figura 03 incluye los elementos 1 a 3. Los elementos 8, 9 y 10, 11 están conectados al panel. Sin embargo, no están definidos como rigidizadores, por lo que se muestra el mensaje que se muestra en la figura 01. Es necesario definir los elementos 8, 9 y 10, 11 como rigidizadores en la tabla "1.8 Rigidizadores" o en el cuadro de diálogo "Nuevo rigidizador" (figura 04).

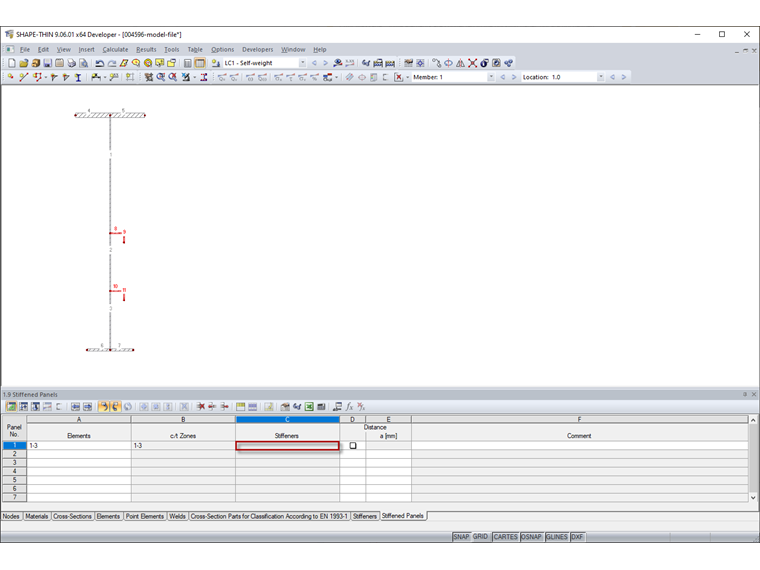

Figura 03 - Panel

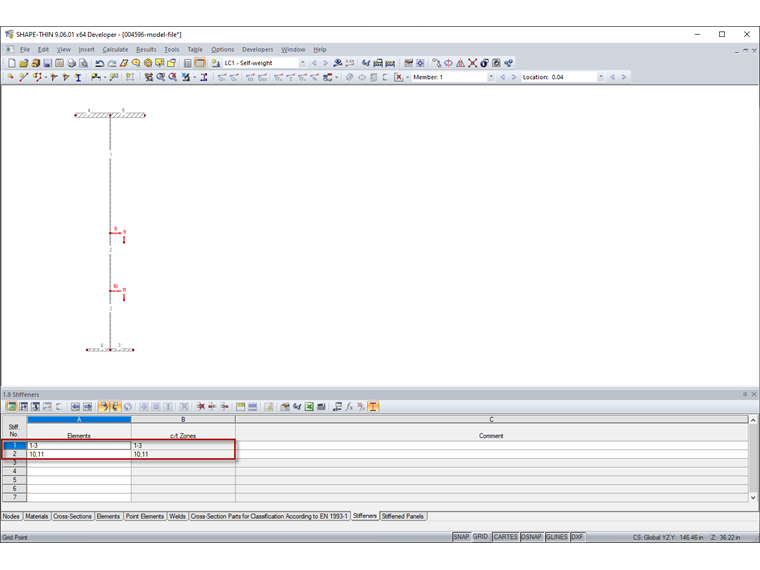

Figura 04 - rigidizadores
