Mensagem de erro para reforços não definidos em painéis de encurvadura reforçados

Se os reforços localizados no painel reforçado não forem definidos explicitamente como reforços, aparece a mensagem apresentada na Figura 01.

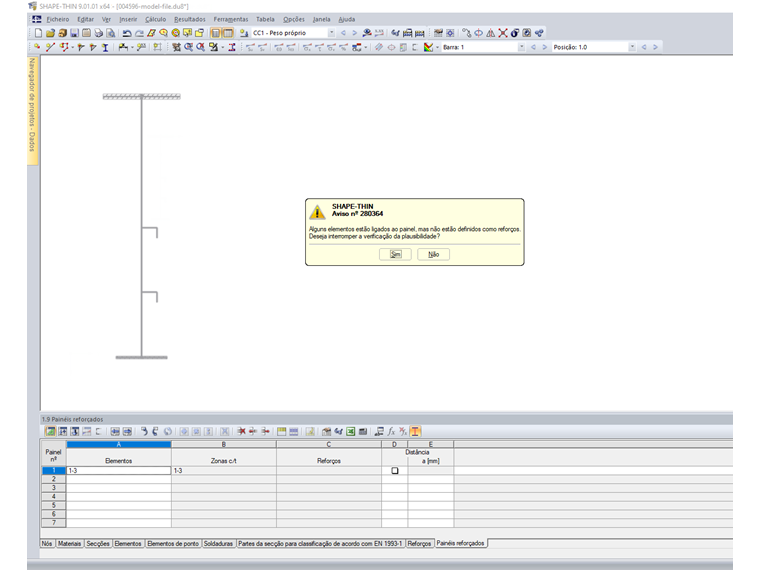

1 Mensagem de erro "Alguns elementos estão ligados ao painel, mas não estão definidos como reforços".

Os reforços podem ser definidos na Tabela "1.8 Reforços" ou na caixa de diálogo "Novo reforço" (Figura 02). É necessário especificar os elementos pertencentes ao reforço. No caso de ângulos, reforços trapezoidais etc., o reforço é representado por vários elementos. Se o reforço representar um perfil da biblioteca de secções, tem de ser primeiro dividido pelos seus elementos.

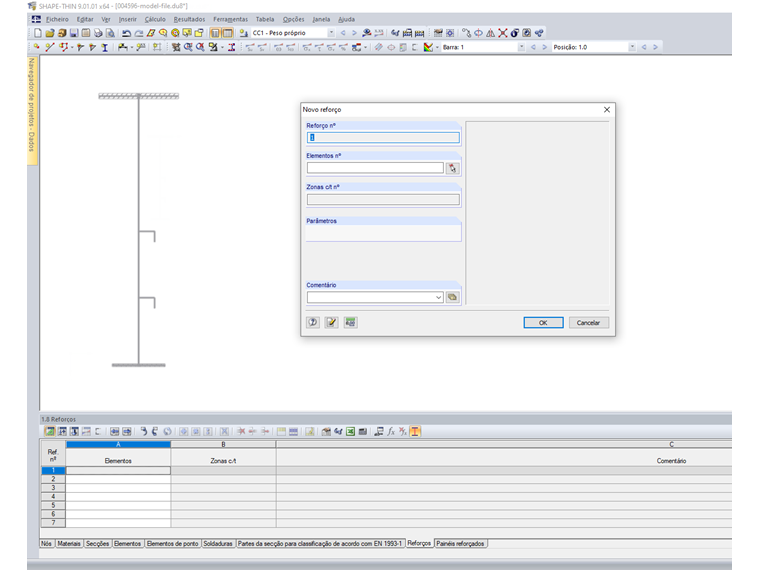

2 Introdução de reforços na caixa de diálogo e na tabela

O painel apresentado na Figura 03 inclui os elementos 1 a 3. Os elementos 8, 9 e 10, 11 estão ligados ao painel reforçado. No entanto, estes não estão definidos como reforços, daí que seja apresentada a mensagem na Figura 01. Os elementos 8, 9 e 10, 11 podem ser definidos como reforços na tabela "1.8 Reforços" ou na caixa de diálogo "Novo reforço" (Figura 04).

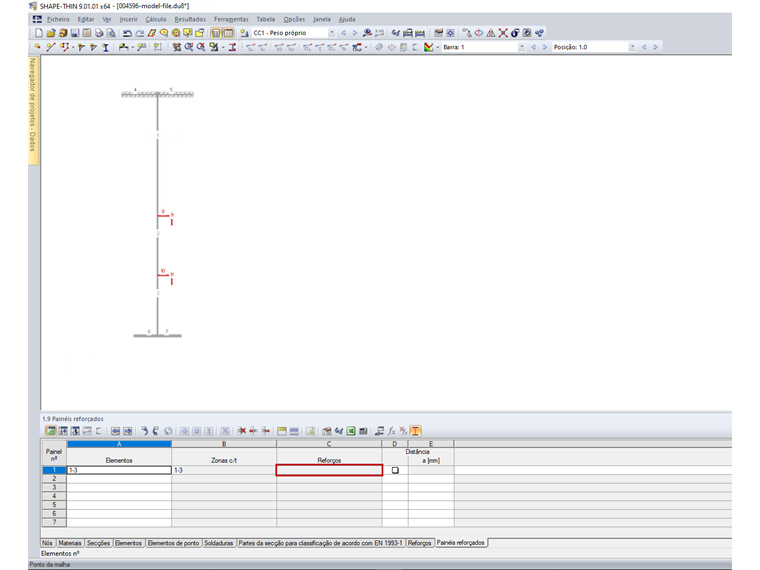

3 Painel

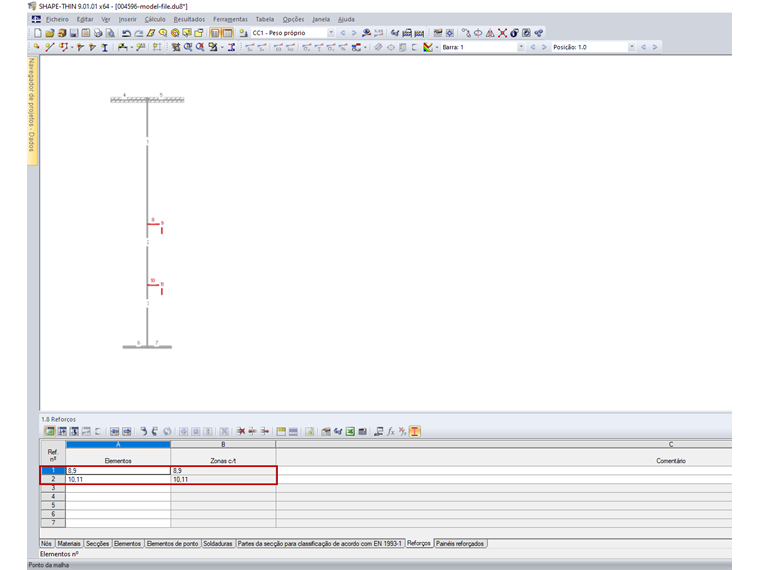

4 Reforços
