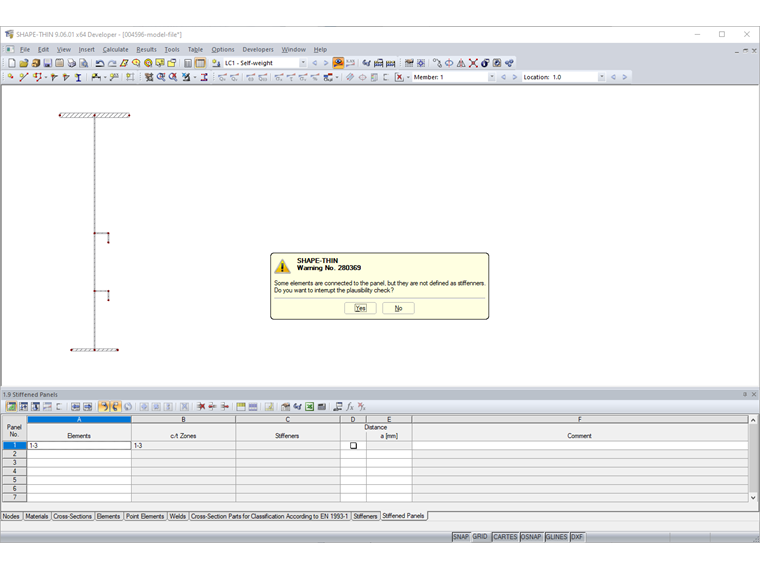

Jeżeli elementy usztywniające w panelu nie są zdefiniowane jednoznacznie jako elementy usztywniające, pojawia się komunikat pokazany na Rysunku 01.

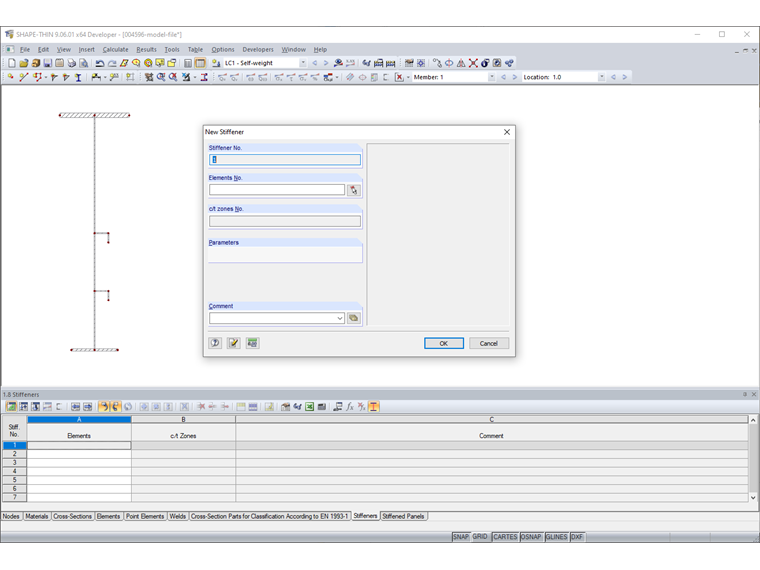

Żebra usztywniające są zdefiniowane w tabeli „1.8 Usztywnienia” lub w oknie dialogowym „Nowe usztywnienie” (rysunek 02). Należy określić elementy należące do żebra. W przypadku kątowników, elementów usztywniających w kształcie trapezu itd. element usztywniający jest reprezentowany przez kilka elementów. Jeżeli żebro stanowi przekrój z biblioteki przekrojów, należy je najpierw podzielić na elementy.

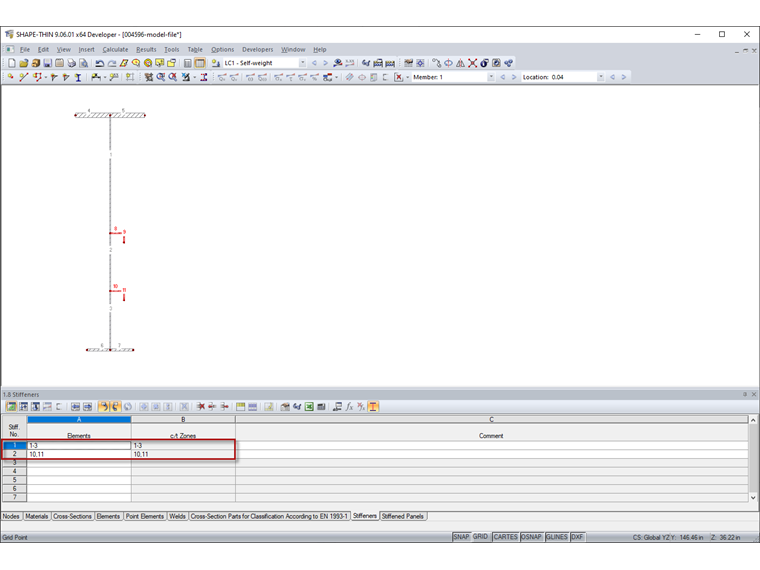

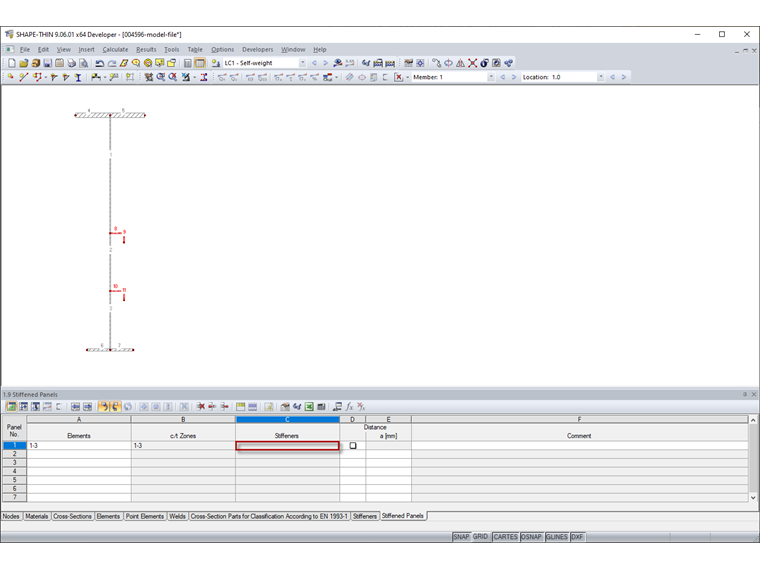

Panel pokazany na rysunku 03 zawiera Elementy od 1 do 3. Elementy 8, 9 oraz 10, 11 są połączone z panelem. Nie są one jednak zdefiniowane jako elementy usztywniające, dlatego wyświetlany jest komunikat pokazany na rysunku 01. Niezbędne jest zdefiniowanie Elementów 8, 9 i Elementów 10, 11 jako usztywnień w tabeli „1.8 Usztywnienia” lub w oknie dialogowym „Nowe usztywnienie” (rysunek 04).
