Вопрос

При выборе элементов жесткости для продольного усиления панели, я получаю сообщение о том, что хотя бы один из выбранных элементов является нулевым. Что для этого неободимос сделать?


Ответ:

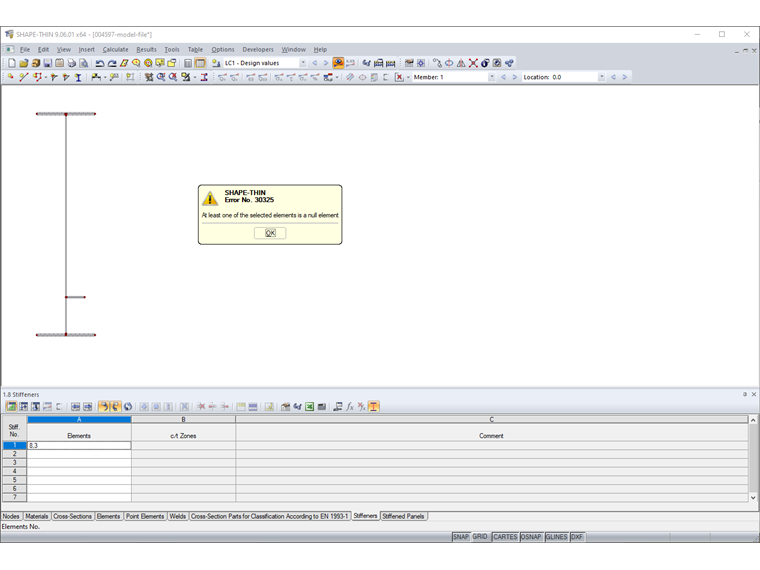

В качестве элементов жесткости могут выступать лишь элементы толщиной t > 0 мм. При выборе нулевых элементов, т.е. элементов, толщина которых равна t = 0 мм, появится сообщение, показанное на Рисунке 01. Чтобы решить данную проблему, надо просто заменить все нулевые элементы на элементы толщиной t > 0 мм.

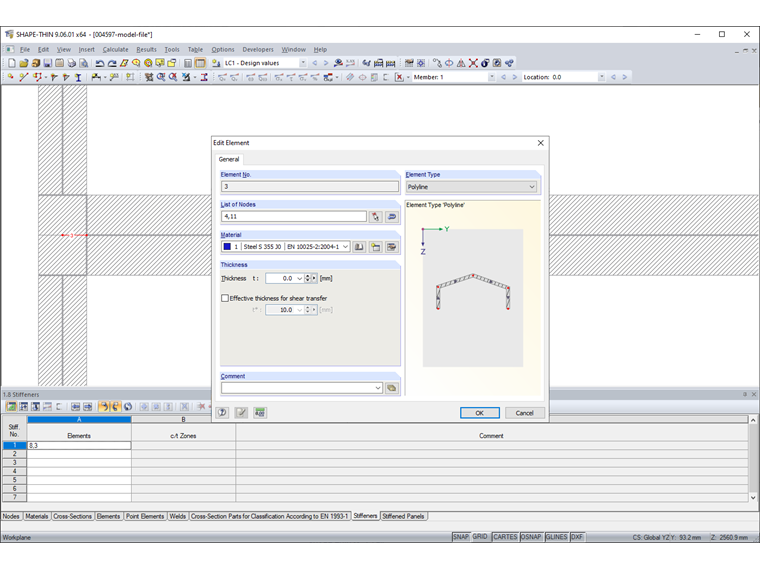

Элемент жесткости, показанный на Рисунке 2, состоит из Элемента 8 и Элемента 3. Но толщина Элемента 3 равна t = 0 мм. Именно потому вам все время отображается сообщение об ошибке, показанное на Рисунке 01. Для Элемента 3 нужно задать толщину t > 0 мм. В качестве альтернативы можно также удалить Элемент 3, и соединить Элемент 8 прямо с панелью, как показано в прилагаемом видео.
