Al seleccionar los elementos para un rigidizador de un panel rigidizado, recibo un mensaje que dice que al menos uno de los elementos seleccionados es un elemento nulo. Si es así, ¿cómo debo continuar?

Respuesta

Los rigidizadores solo pueden contener elementos con un espesor t> 0 mm. Si selecciona elementos nulos (espesor t = 0 mm), aparece el mensaje que se muestra en la figura 01. Es necesario reemplazar los elementos nulos por los elementos con un espesor t> 0 mm.

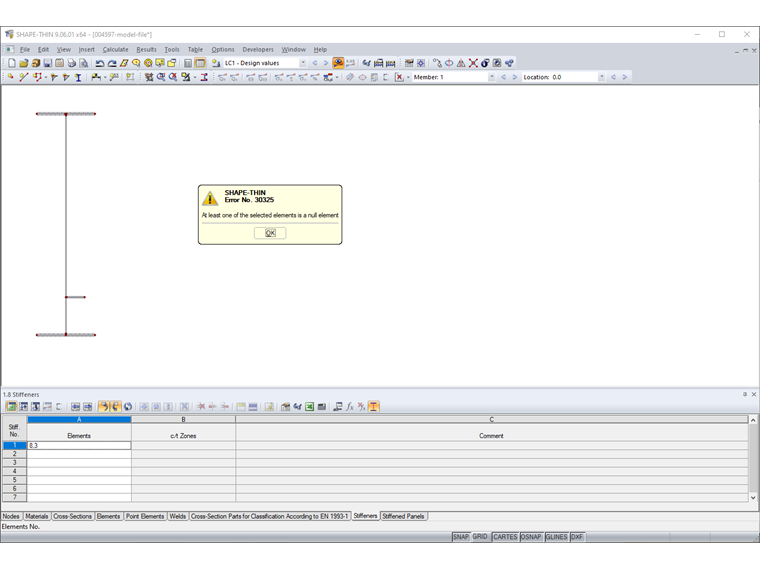

Figura 01 - Mensaje de error "Al menos uno de los elementos seleccionados es un elemento nulo".

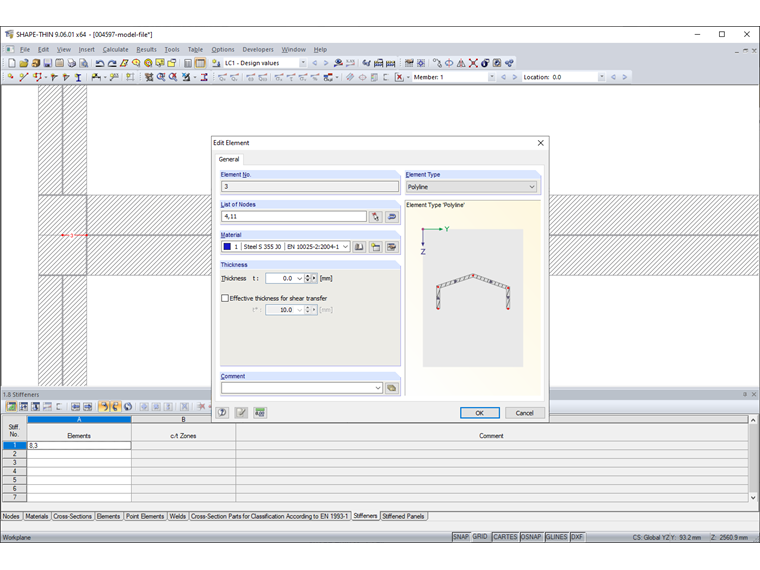

El rigidizador que se muestra en la figura 2 incluye el elemento 8 y el elemento 3. Sin embargo, el elemento 3 tiene un espesor t = 0 mm, por lo que se muestra el mensaje en la figura 01. Para el elemento 3, defina un espesor t> 0 mm. Como alternativa, puede eliminar el Elemento 3 y conectar el Elemento 8 directamente al panel. Esto también se muestra en el video.

Figura 02 - rigidizadores

Palabras clave

Longitudinalmente rígido Rigidizador longitudinal Refuerzo Panel Panel de chapa Elemento nulo
