Komunikat o błędzie podczas wyboru elementu dla elementów usztywniających w usztywnionych panelach wyboczeniowych

Usztywnienia mogą zawierać tylko elementy o grubości t > 0 mm. Werden Nullelemente (Dicke t = 0 mm) ausgewählt, so wird die im Bild 1 dargestellte Meldung ausgegeben. Die Nullelemente sind durch Elemente mit einer Dicke t > 0 mm zu ersetzen.

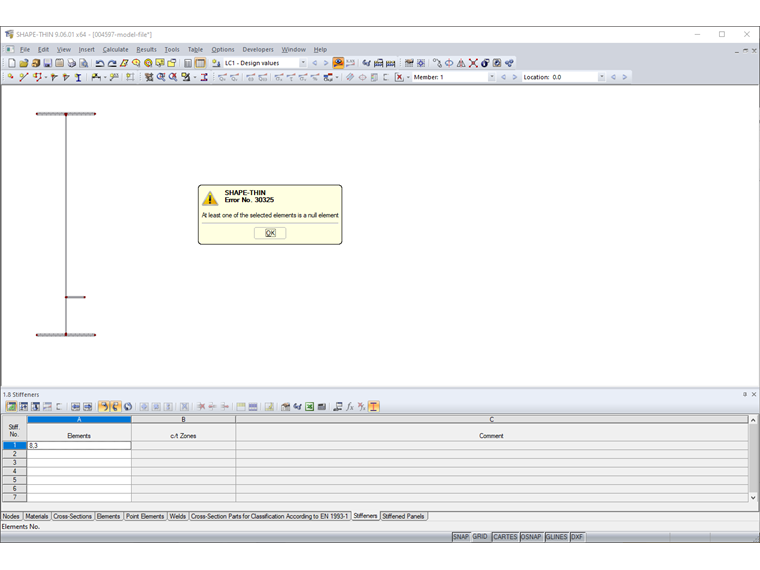

1 Komunikat o błędzie „Co najmniej jeden z zaznaczonych elementów jest elementem zerowym”

Die im Bild 2 dargestellte Steife beinhaltet die Elemente 8 und 3. Das Element 3 hat jedoch eine Dicke t = 0 mm, so dass die Meldung im Bild 1 ausgegeben wird. Für das Element 3 ist eine Dicke t > 0 mm zu definieren. Alternativ könnte das Element 3 gelöscht und das Element 8 direkt mit dem Beulfeld verbunden werden. Dies wird auch im Video gezeigt.

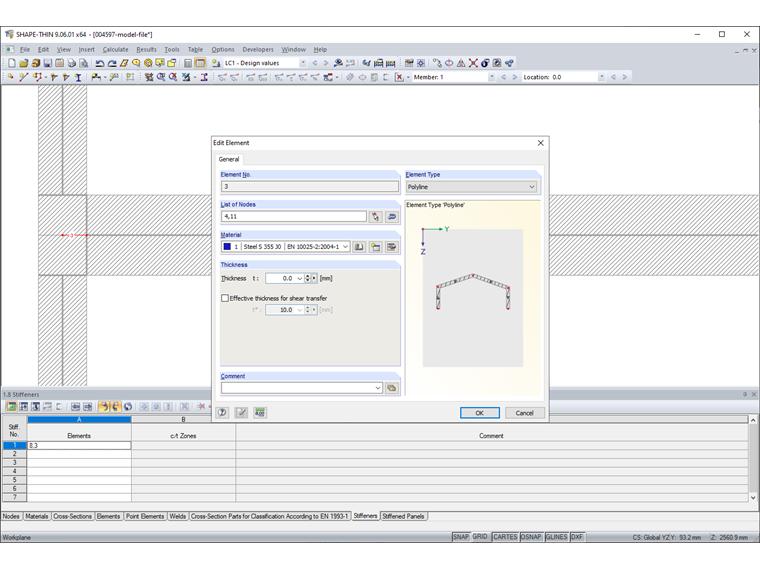

2 usztywnienia
