Mensagem de erro ao selecionar elemento para reforços em painéis de encurvadura reforçados

Os reforços só podem conter elementos com uma espessura t > 0 mm. Se selecionar elementos nulos (espessura t = 0 mm), aparece a mensagem na Figura 01. Os elementos nulos devem ser substituídos por elementos com uma espessura t > 0 mm.

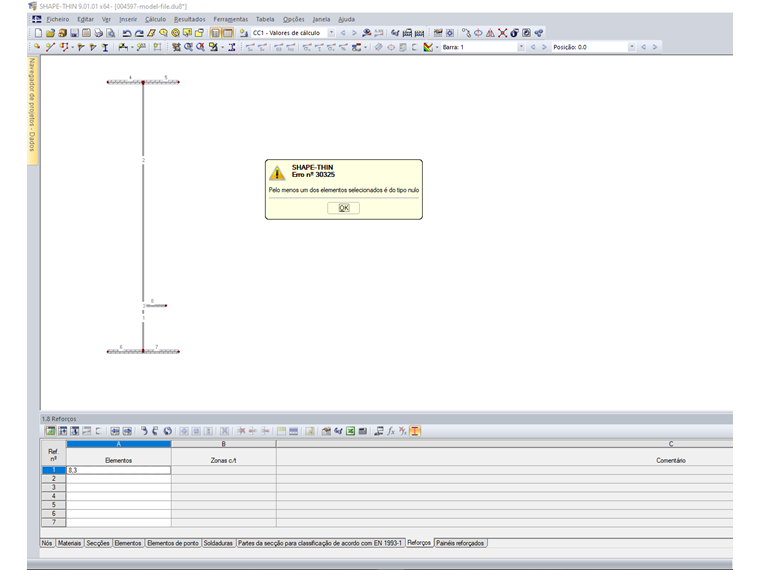

1 Mensagem de erro "Pelo menos um dos elementos selecionados é do tipo nulo".

O reforço apresentado na Figura 2 inclui os elementos 8 e 3. No entanto, o elemento 3 tem uma espessura t = 0 mm, daí que seja apresentada a mensagem na Figura 01. Para o elemento 3, defina uma espessura t > 0 mm. Como alternativa, é possível eliminar o elemento 3 e ligar o elemento 8 diretamente ao painel reforçado. Isso também é demonstrado no vídeo.

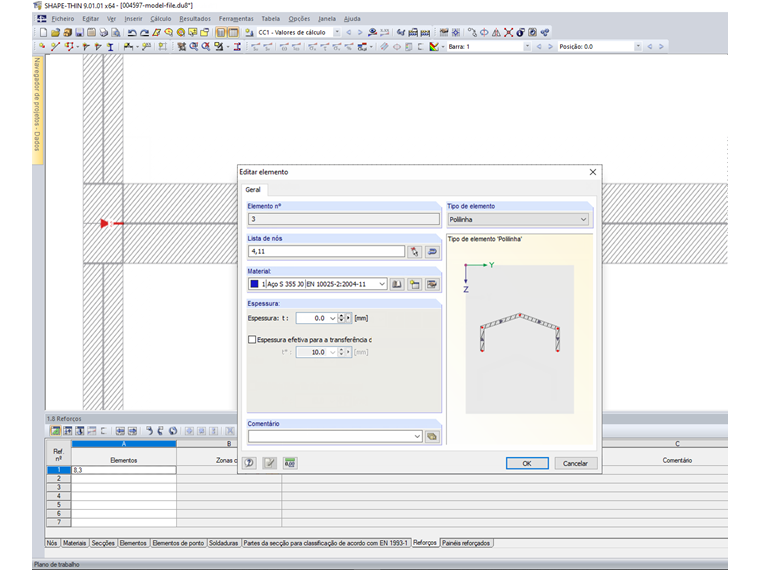

2 Reforços
