Ich erhalte bei der Elementauswahl für eine Steife eines längs ausgesteiften Beulfeldes die Meldung, dass mindestens eines der selektierten Elemente vom Typ Null ist. Was ist zu tun?

Q: Ich erhalte bei der Elementauswahl für eine Steife eines längs ausgesteiften Beulfeldes die Meldung, dass mindestens eines der selektierten Elemente vom Typ Null ist. Was ist zu tun?

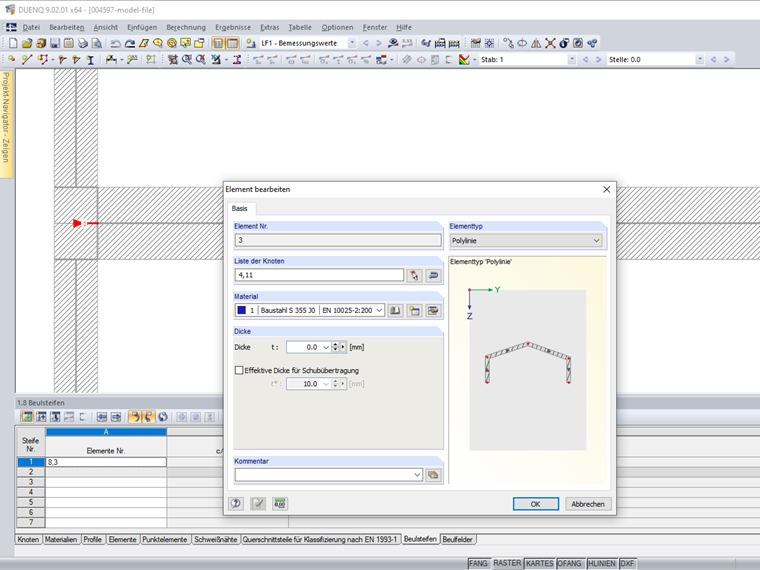

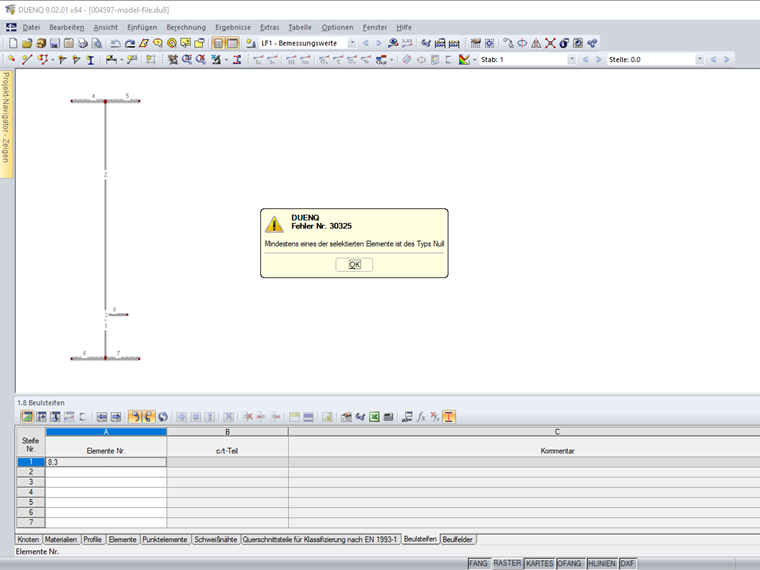

Steifen dürfen nur Elemente mit einer Dicke t &gt; 0 mm enthalten. Werden Nullelemente (Dicke t = 0 mm) ausgewählt, so wird die im Bild 1 dargestellte Meldung ausgegeben. Die Nullelemente sind durch Elemente mit einer Dicke t &gt; 0 mm zu ersetzen.Die im Bild 2 dargestellte Steife beinhaltet die Elemente 8 und 3. Das Element 3 hat jedoch eine Dicke t = 0 mm, so dass die Meldung im Bild 1 ausgegeben wird. Für das Element 3 ist eine Dicke t &gt; 0 mm zu definieren. Alternativ könnte das Element 3 gelöscht und das Element 8 direkt mit dem Beulfeld verbunden werden. Dies wird auch im Video gezeigt.

Question

Ich erhalte bei der Elementauswahl f&#252;r eine Steife eines l&#228;ngs ausgesteiften Beulfeldes die Meldung, dass mindestens eines der selektierten Elemente vom Typ Null ist. Was ist zu tun?

Accepted Answer

Steifen d&#252;rfen nur Elemente mit einer Dicke t &gt; 0 mm enthalten. Werden Nullelemente (Dicke t = 0 mm) ausgew&#228;hlt, so wird die im Bild 1 dargestellte Meldung ausgegeben. Die Nullelemente sind durch Elemente mit einer Dicke t &gt; 0 mm zu ersetzen.Die im Bild 2 dargestellte Steife beinhaltet die Elemente 8 und 3. Das Element 3 hat jedoch eine Dicke t = 0 mm, so dass die Meldung im Bild 1 ausgegeben wird. F&#252;r das Element 3 ist eine Dicke t &gt; 0 mm zu definieren. Alternativ k&#246;nnte das Element 3 gel&#246;scht und das Element 8 direkt mit dem Beulfeld verbunden werden. Dies wird auch im Video gezeigt.
