Выравнивание узловых опор на определенной оси стержня

Чтобы настроить узловую опору к определенной оси стержня, действуйте следующим образом:

• Откройте диалоговое окно «Изменить узловую опору», → активируйте функцию «Пользовательская система координат».
• Затем щелкните по кнопке «Изменить пользовательскую систему координат».
• Отметьте флажок «Как стержень».
• Потом выберите с помощью соответствующей кнопки требуемые стержни.
• Подтвердите выбор кнопкой «OK».

FAQ

FAQ 004695 | Как определить ориентацию узловых опор в конструкции так, чтобы та соответствовала определенной оси стержня?

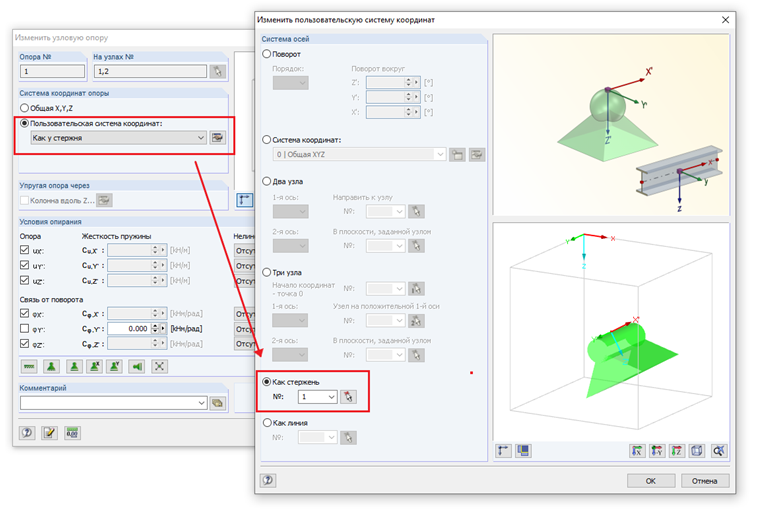

Система координат узловой опоры, соответствующая системе координат стержня
