节点支座绕杆件特定轴对齐

如何定义结构中节点支座相对于杆件局部坐标轴的方向？

回复:

关于针对杆件轴调整节点支座的步骤如下：

  • Dialog "Knotenlager bearbeiten" → Aktivierung der Option "Benutzerdefiniertes Achsensystem"
  • Schaltfläche "Benutzerdefiniertes Achsensystem bearbeiten"
  • Aktivierung der Option "Identisch mit Stab"
  • Stabauswahl über Schaltfläche
  • Bestätigung mit OK
FAQ|004695
ZH | 国旗 常见问题和解答 (FAQ)
常见问题解答 004695 | 如何在结构中定义节点支座相对于特定杆件轴的方向？

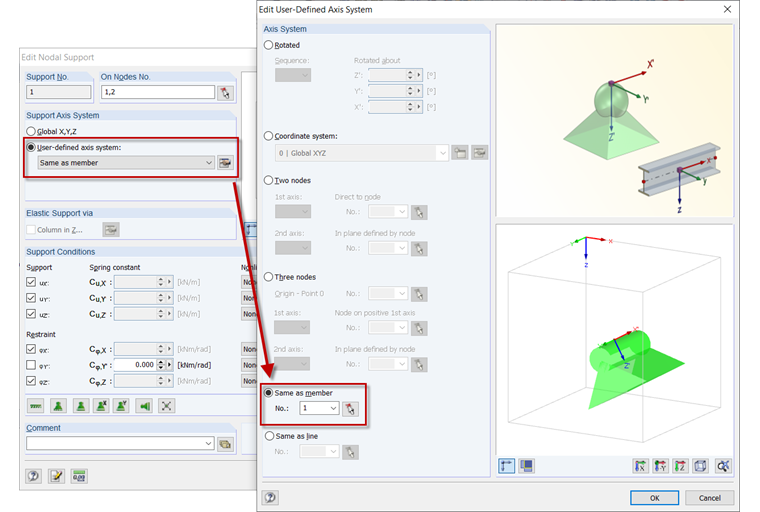

节点支座坐标系与杆件相同
节点支座坐标系与杆件相同
