RFEM 5 | Ausrichtung der Knotenlager auf eine bestimmte Stabachse

Wie kann ich die Knotenlager meines Systems auf eine bestimmte Stabachse ausrichten?

Antwort:

Die Anpassung eines Knotenlagers an eine bestimmte Stabachse funktioniert wie folgt:

  • Dialog "Knotenlager bearbeiten" → Aktivierung der Option "Benutzerdefiniertes Achsensystem"
  • Schaltfläche "Benutzerdefiniertes Achsensystem bearbeiten"
  • Aktivierung der Option "Identisch mit Stab"
  • Stabauswahl über Schaltfläche
  • Bestätigung mit OK

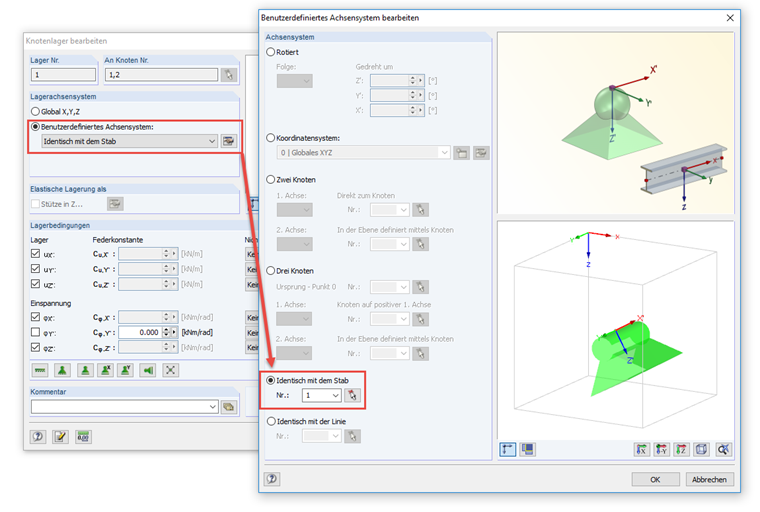

Knotenlager-Achsensystem identisch mit Stab
Knotenlager-Achsensystem identisch mit Stab
