RFEM 5 | Wyrównanie podpór węzłowych na określoną oś pręta-FAQ 004509

Jak mogę wyrównać podpory węzłowe w moim układzie na określoną oś pręta?

Odpowiedź:

Dostosowanie podpory węzłowej do określonej osi pręta działa w następujący sposób:

  • Okno dialogowe "Edytuj podporę węzłową" → Aktywacja opcji "Użytkowy układ osi"
  • Przycisk "Edytuj użytkowy układ osi"
  • Aktywacja opcji "Identyczny z prętem"
  • Wybór pręta za pomocą przycisku
  • Potwierdzenie przyciskiem OK

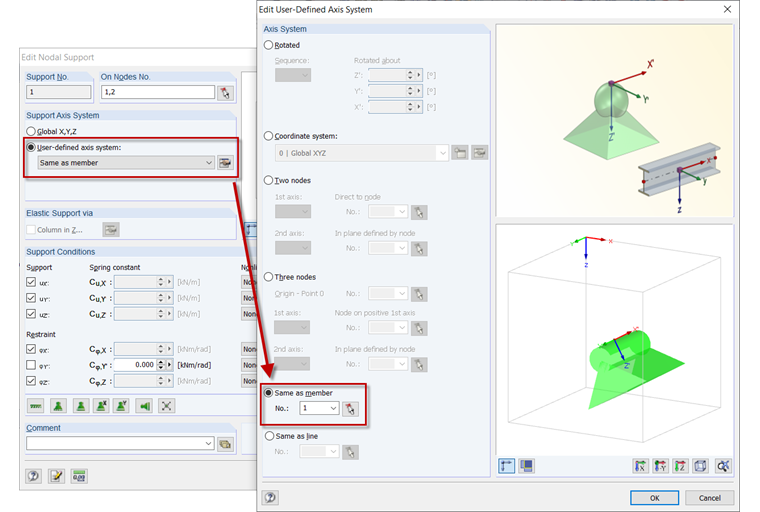

Układ osi podpory węzłowej Taki sam jak pręt
Układ osi podpory węzłowej Taki sam jak pręt
