RFEM 5 | Alinhamento de apoios de nó com um determinado eixo de barra

Como posso alinhar os apoios dos nós do meu sistema a um eixo específico da barra?

Resposta:

A adaptação de um apoio nodal a um determinado eixo de barra funciona da seguinte forma:

  • Diálogo "Editar apoio nodal" → Ativação da opção "Sistema de eixos personalizado"
  • Botão "Editar sistema de eixos personalizado"
  • Ativação da opção "Idêntico à barra"
  • Seleção da barra através do botão
  • Confirmação com OK

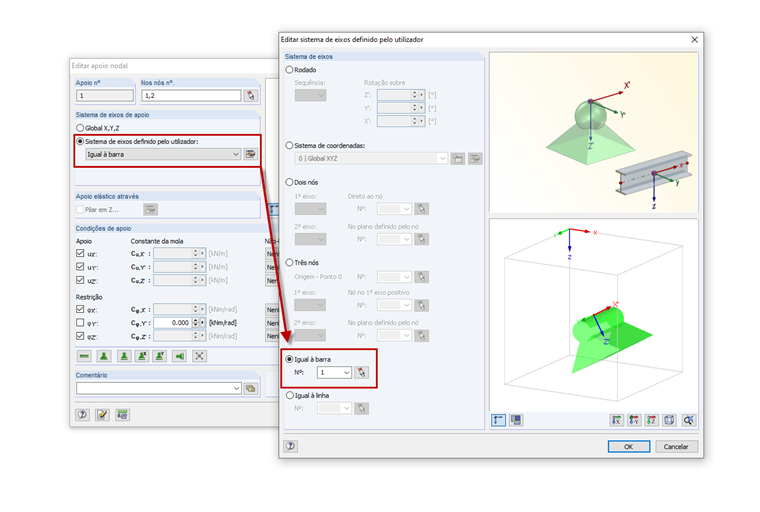

Sistema de eixos de apoio de nó igual à barra
Sistema de eixos de apoio de nó igual à barra
Autor

O Eng. Faulstich é responsável pela garantia de qualidade do programa RFEM e também fornece apoio técnico aos clientes.
