Я определил в программе RWIND Simulation профиль ветра до высоты 100 м. Зависит ли как-то профиль ветра от размера аэродинамической трубы?

Ответ

В профиле ветра всегда задаются диапазоны высот, например, 0 - 5 м, затем 5 м - 10 м, и так далее. Если ваш профиль ветра заканчивается на высоте 100 м, то он не будет усечен на данной высоте, однако даже у больших высот будет применяться значение для высоты 100 м. Если ваша аэродинамическая труба меньше этого профиля, тогда будут учитываться лишь скорости ветра до высоты трубы.

Это можно легко проверить также визуально, отобразив векторы скорости и отключив отображение на приведенной площади.

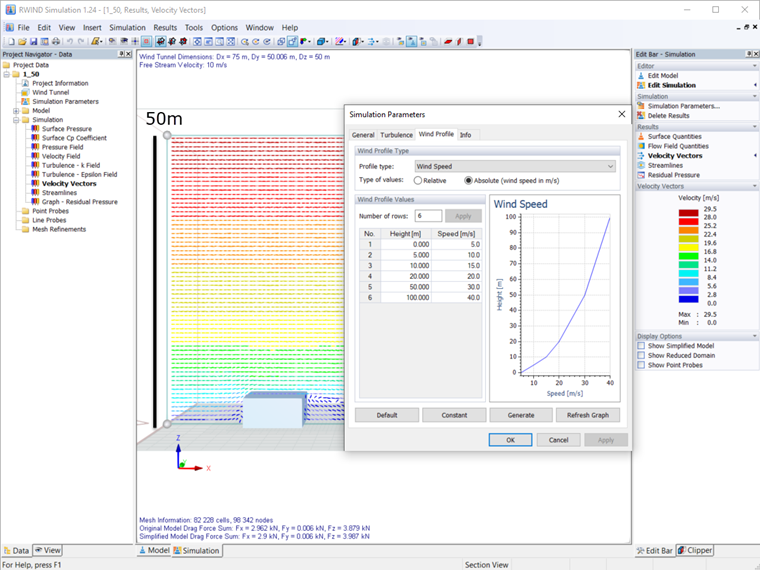

Для аэродинамической трубы высотой 50 м, мы получим следующий результат:

Pисунок 01 - Аэродинамическая труба высотой 50 м

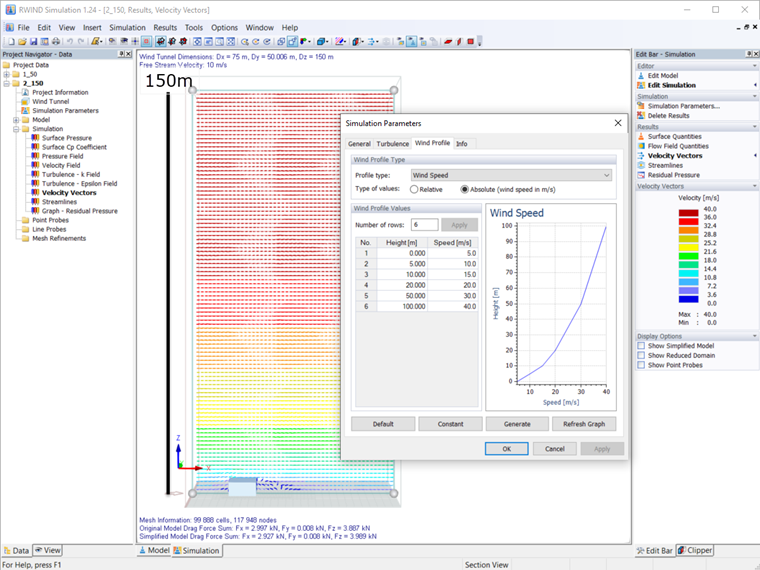

Для аэродинамической трубы, высота которой достигает 150 м, мы получим следующий результат:

Pисунок 02 - Аэродинамическая труба высотой 150 м
