Dotaz

Pro RWIND Simulation jsem definoval profil větru do výšky 100 m. Je profil větru závislý na velikosti větrného tunelu?

Odpověď:

V profilu větru definujete výškové rozsahy vždy 0 - 5m, potom 5 m - 10 m atd. Pokud váš větrný profil končí na 100 m, neskončí tam, ale hodnota pro 100 m platí i pro větší výšky. Pokud je váš větrný tunel nižší než zadaný profil, zohlední se pouze rychlosti větru jen do výšky tunelu.

To můžete dobře vizuálně zkontrolovat tak, že si zobrazíte vektory rychlostí a deaktivujete zobrazení na redukované oblasti.

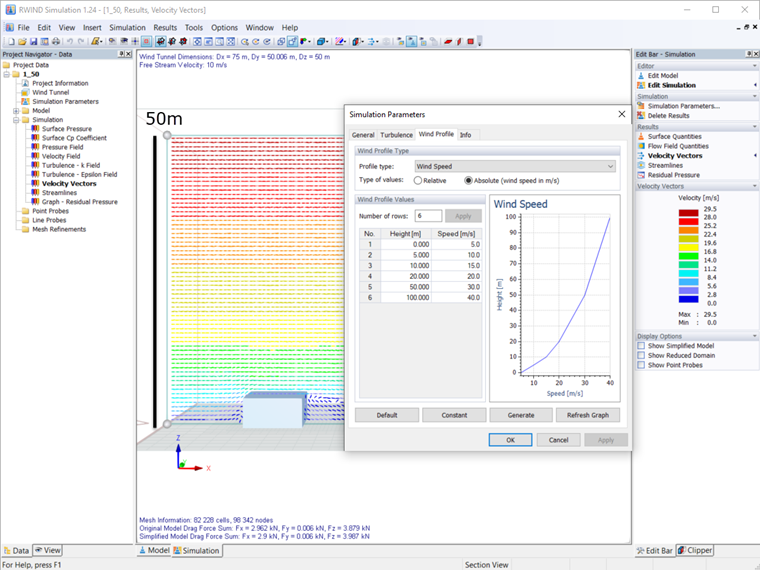

Pro větrný tunel o výšce 50 m získáte následující výsledek:

FAQ

FAQ 004838 | Pro RWIND Simulation jsem definoval profil větru do výšky 100 m. Je vítr ...

Větrný tunel o výšce 50 m

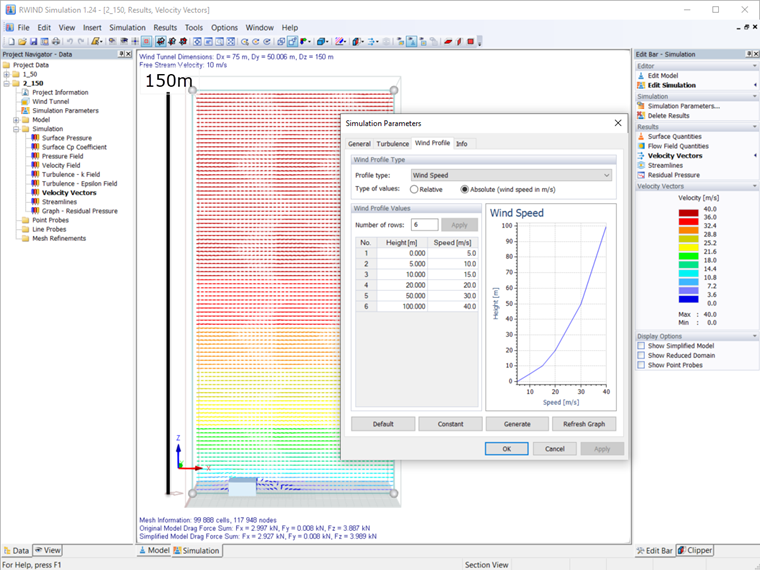

Pro větrný tunel o výšce 150 m získáte následující výsledek:

Větrný tunel o výšce 150 m
