Definição do perfil de vento no RWIND Simulation

Defini um perfil de vento para o RWIND Simulation até uma altura de 100 m. O perfil de vento depende do tamanho do túnel de vento?


Resposta:

No perfil de vento, define sempre os intervalos de elevação de 0 - 5 m, depois de 5 m - 10 m etc. Se o seu perfil de vento terminar em 100 m, este não será cortado, mas será aplicado o valor para 100 m também para altitudes mais elevadas. Se o seu túnel de vento for inferior ao perfil armazenado, apenas serão consideradas as velocidades do vento até essa altura.

Pode verificar isso visualmente apresentando os vetores de velocidade e desativando a visualização na área reduzida.

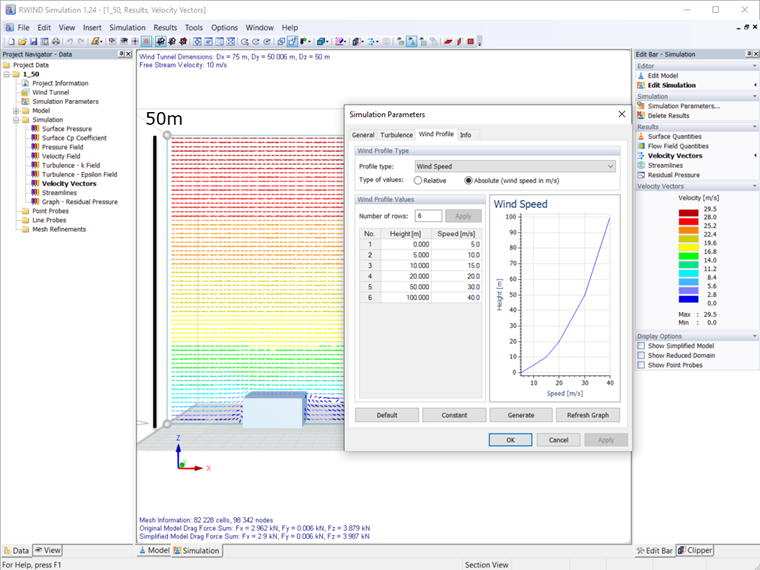

Para um túnel de vento com uma altura de 50 m, obtém-se o seguinte resultado:

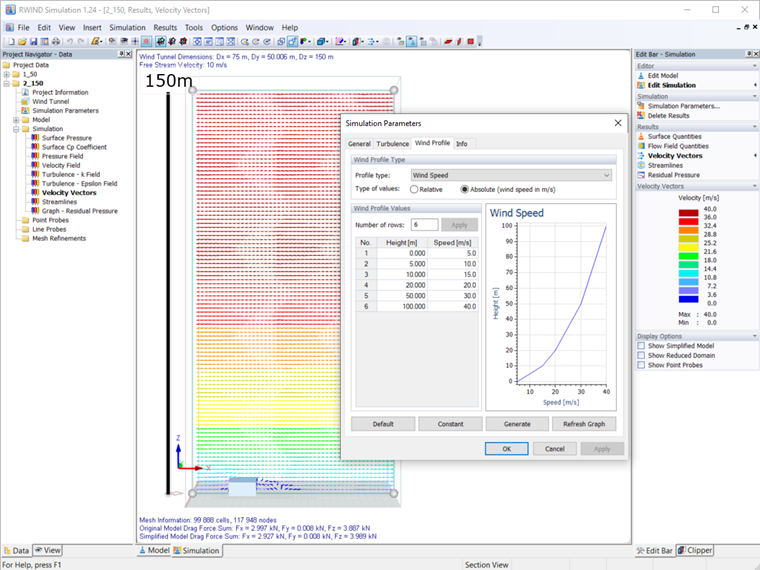

Para um túnel de vento com uma altura de 150 m, obtém-se o seguinte resultado:
