我为RWIND Simulation定义了最大100 m的风廓线。 风廓线是否取决于风洞的大小?

回答

在风廓线中总是定义高度范围z。 B. 0-5 m,然后是5 m-10 m,依此类推。如果您的风廓线在100 m处结束,它不会被截断,但是100 m的值也适用于更大的高度。 如果风洞小于所存储的风洞,则仅考虑达到该高度的风速。

您可以通过显示速度矢量并在缩小的区域上取消激活显示来目视检查。

对于高度为50 m的风洞,可以得到以下结果:

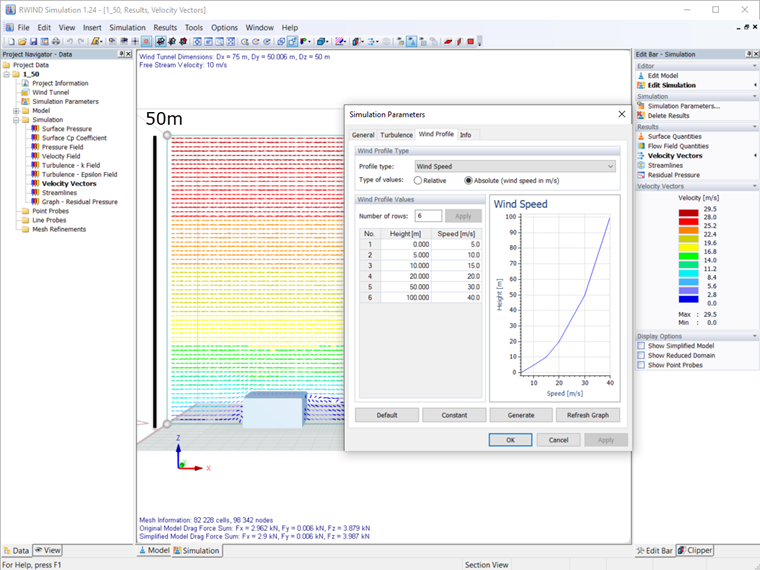

图片 01 - 风洞高度50 m

对于高度为150 m的风洞,可以得到以下结果:

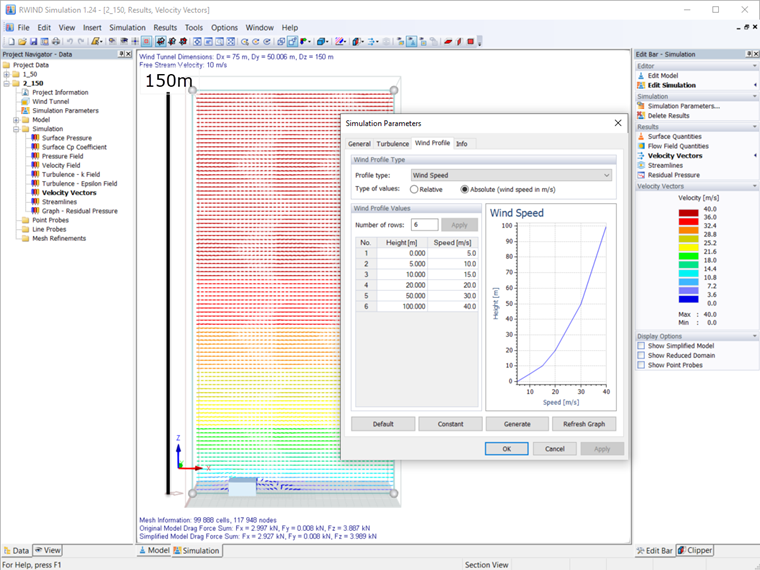

图片 02 - 风洞高度150 m

关键词

风廓线 风洞
