J'ai défini un profil de vent jusqu'à une hauteur de 100 m pour RWIND Simulation. Le profil du vent dépend-il de la taille de la soufflerie ?

Réponse

Dans un profil de vent, vous définissez toujours les hauteurs par exemple à 0 m - 5 m, puis 5 m - 10 m, etc. Si la hauteur maximale d'un profil de vent est de 100 m, cette hauteur est bien prise en compte, mais la valeur correspondant à 100 m est également appliquée aux hauteurs supérieures. Si la hauteur de la soufflerie est inférieure au profil enregistré, seules les vitesses de vent jusqu'à cette hauteur sont considérées.

Vous pouvez vérifier ce paramètre visuellement en affichant les vecteurs de vitesse et en désactivant l'affichage sur une zone de petite taille.

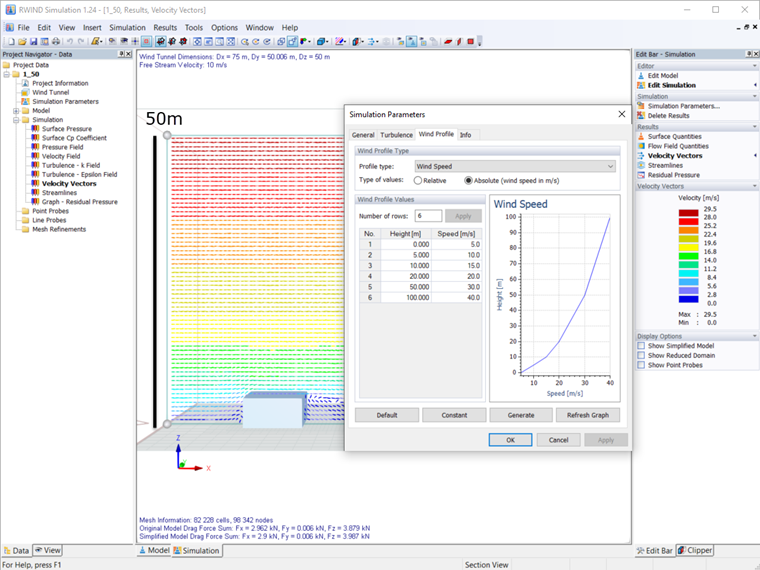

On obtient le résultat suivant pour une soufflerie de 50 m de haut :

Figure 01 - Soufflerie de 50 m de haut

On obtient le résultat suivant pour une soufflerie de 150 m de haut :

Figure 02 - Soufflerie de 50 m de haut
