He definido un perfil de viento para RWIND Simulation hasta una altura de 100 m. ¿El perfil del viento depende del tamaño del túnel de viento?
Respuesta
En el perfil de viento, siempre define los rangos de altura desde z. B. 0 - 5 m, luego 5 m - 10 m, etc. Si su perfil de viento termina en 100 m, no está cortado, pero el valor de 100 m también se aplica para mayores alturas. Si su túnel de viento es más pequeño que el perfil almacenado, solo se consideran las velocidades del viento hasta esta altura.
Puede comprobar esto visualmente mostrando los vectores de velocidad y desactivando la visualización en un área reducida.
Para un túnel de viento con una altura de 50 m, obtiene el siguiente resultado:

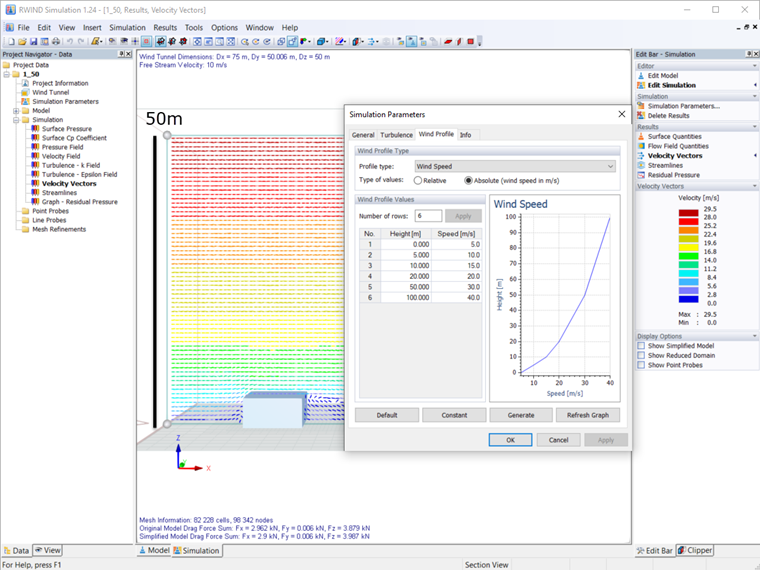

Imagen 01 - Altura del túnel de viento 50 m

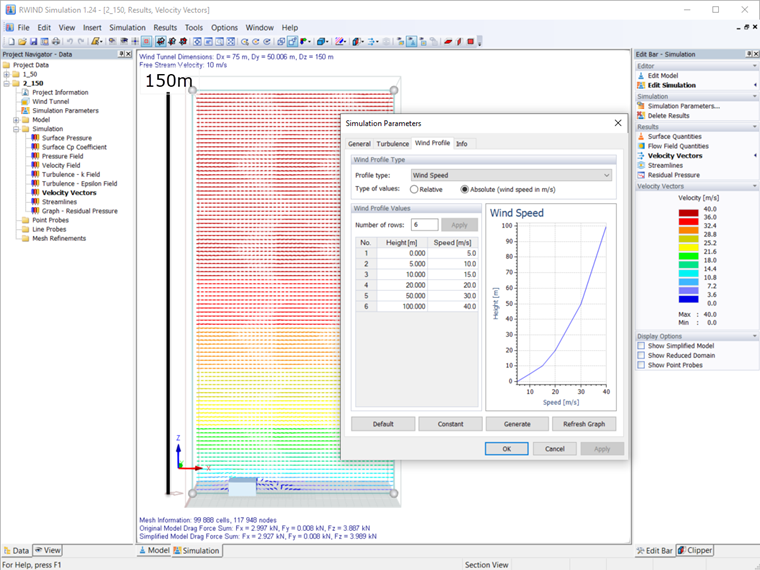

Para un túnel de viento con una altura de 150 m, obtiene el siguiente resultado:
