У стержней с вутами появляется сообщение об ошибке «Несоответствие сечений у стержней с вутами!». Что мне с этим делать?

Ответ

Вут это стержень или поверхность с переменными статическими моментами и статическим моментом депланации сечений. Тип сечений у этих элементов должен быть всегда одинаковым, например, двутавровое сечение на обоих концах стержня,

но в вашей модели встречается стержень с сечением PRO и QRO.

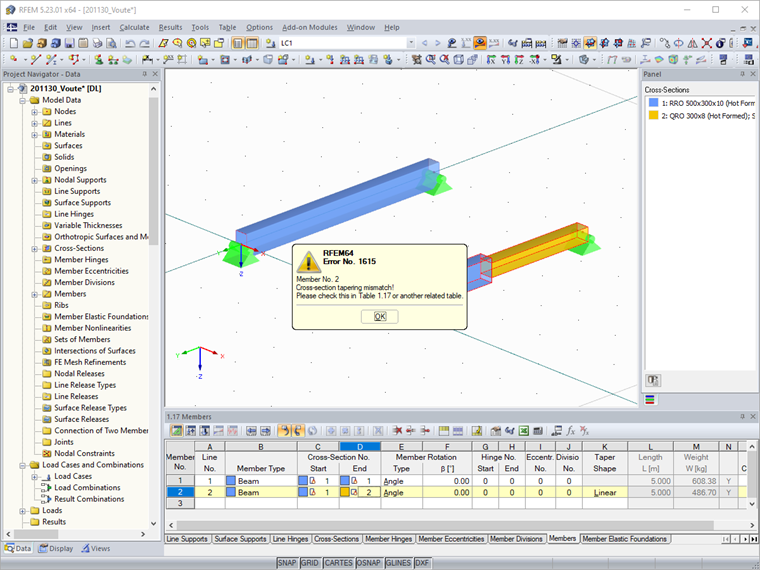

Pисунок 01 - Сообщение об ошибке

Для создания стержня с вутами так необходимо создать параметрическое сечение для начала и конца стержня:

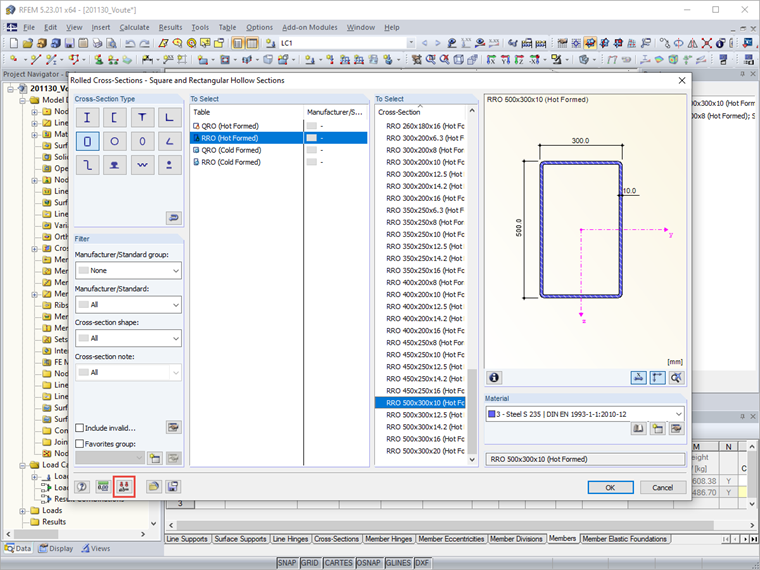

Pисунок 02 - Сечение - Параметрический ввод

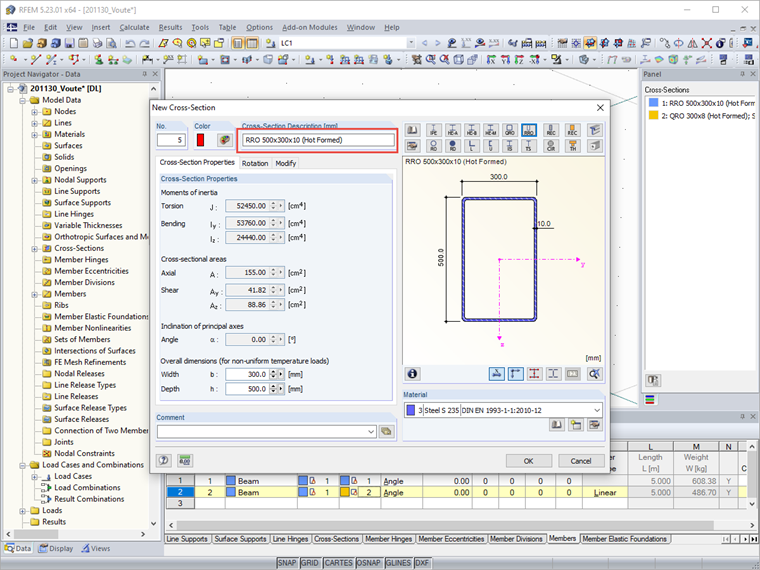

Pисунок 03 - Параметрическое сечение

Это затем позволит рассчитать стержень с вутами.

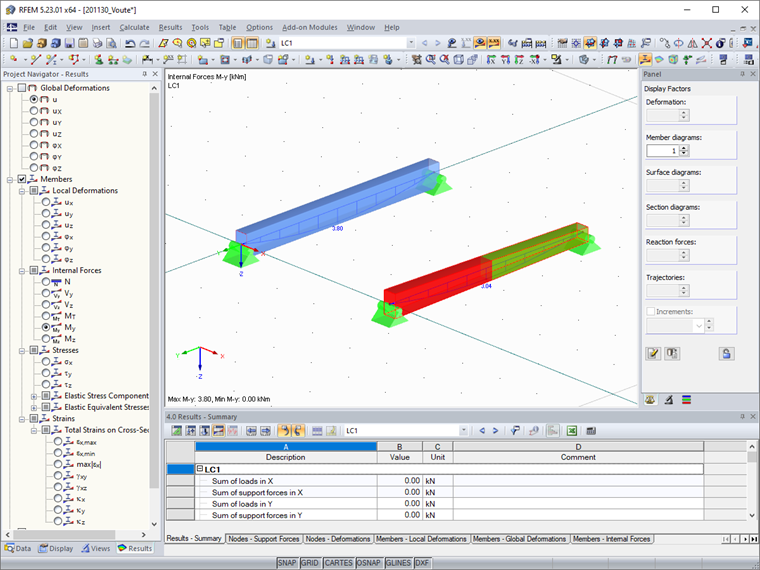

Pисунок 04 - Результат
