Zbieżność jest to pręt lub powierzchnia, w której występują zmienne momenty statyczne i moment statyczny przekrojów deplanacyjnych. Typ przekroju musi być zgodny, np. muszą być wykonane dwuteowniki na obu końcach pręta.

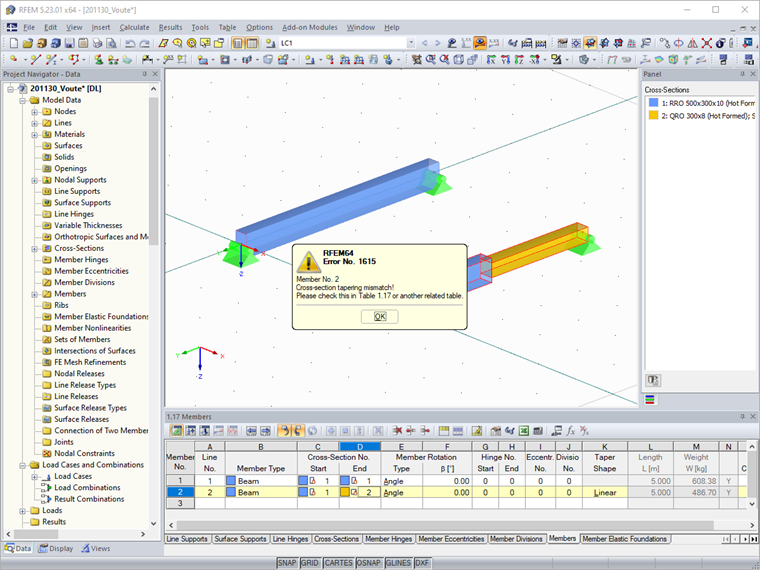

W Państwa modelu istnieje pręt o przekroju PRO i przekroju QRO.

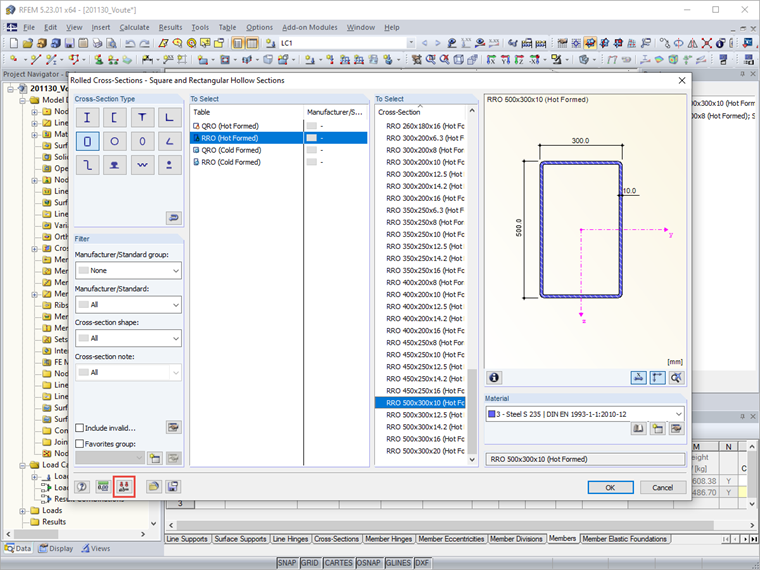

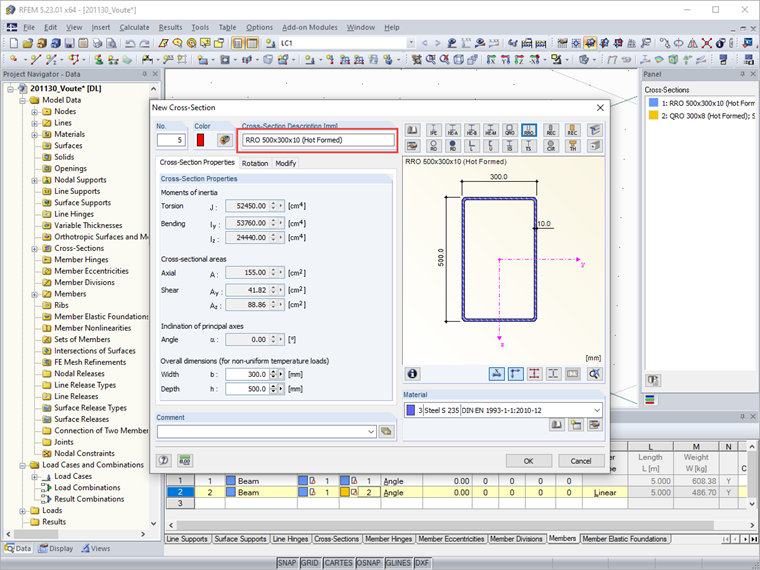

Aby utworzyć w tym miejscu pręt o zmiennym przekroju, należy użyć parametrycznego przekroju na początek i koniec pręta:

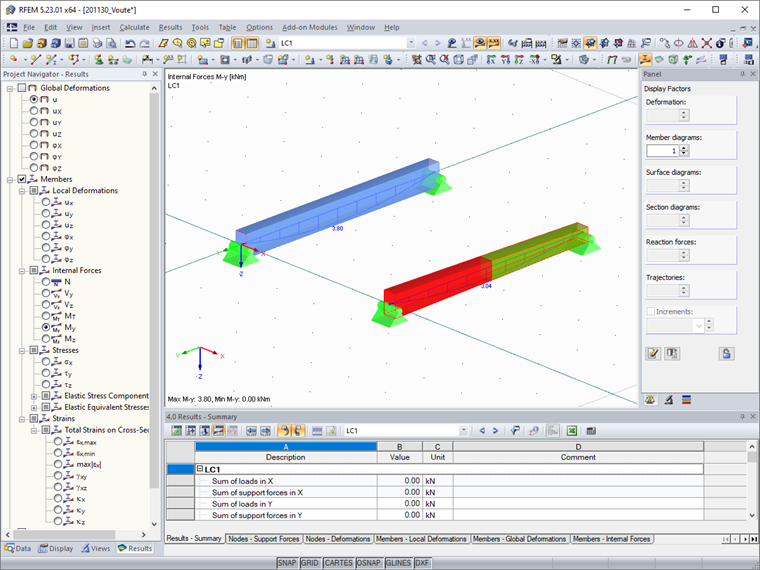

Pozwala to na obliczenie pręta o zmiennym przekroju.
