Le message d'erreur «Non-concordance de section de la section» s'affiche pour une barre à section variable. Que puis-je faire ?

Réponse

Une conicité est une barre ou une surface avec des moments statiques variables et le moment statique de gauchissement des sections. Le type de section doit être cohérent, par exemple des sections en I aux deux extrémités de barre.

Une barre avec une section PRO et une section QRO est présente dans votre modèle.

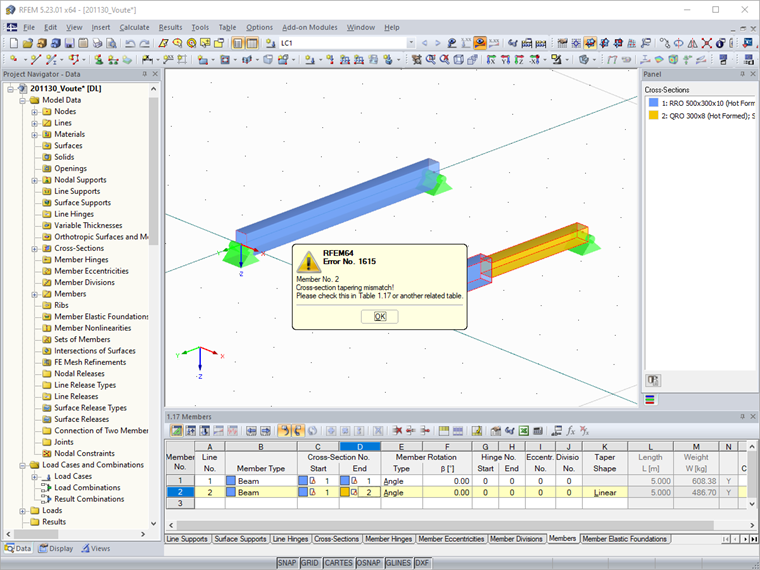

Figure 01 - message d'erreur

Pour créer une barre à section variable ici, vous devez utiliser une section paramétrique pour le début et la fin de la barre:

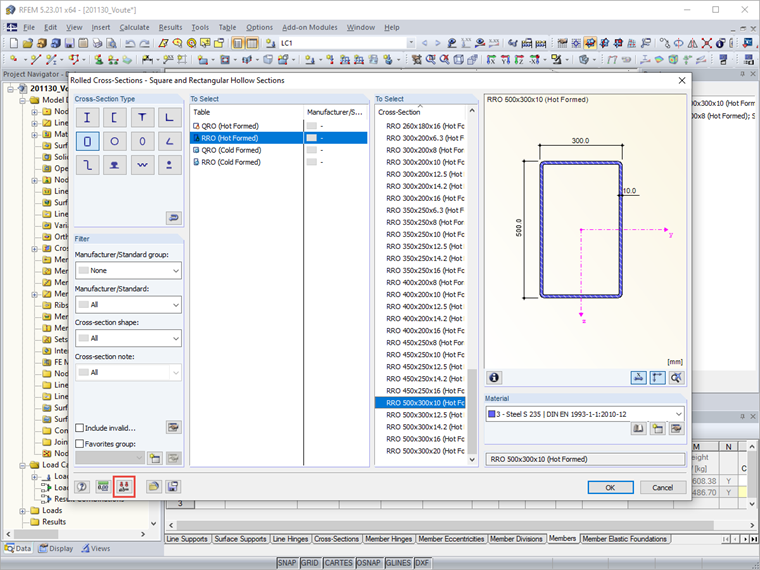

Figure 02 - Section - Entrée paramétrique

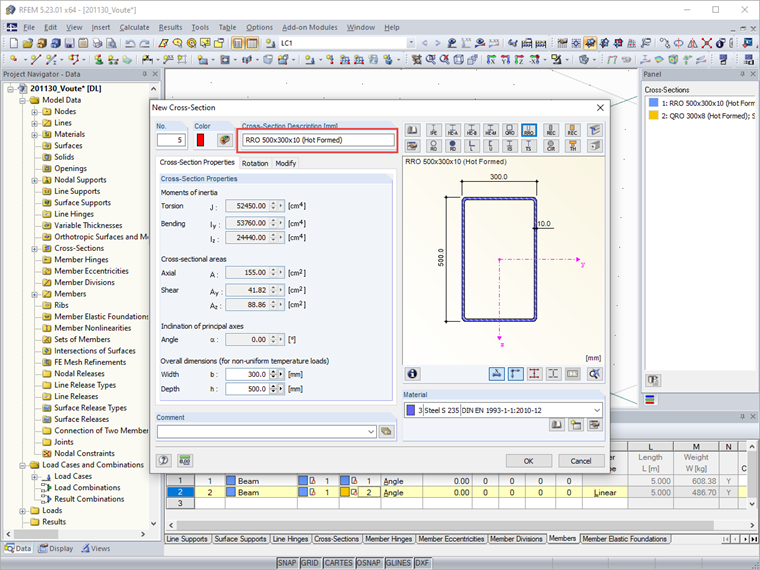

Figure 03 - Section paramétrique

Cela vous permet de calculer la barre à inertie variable.

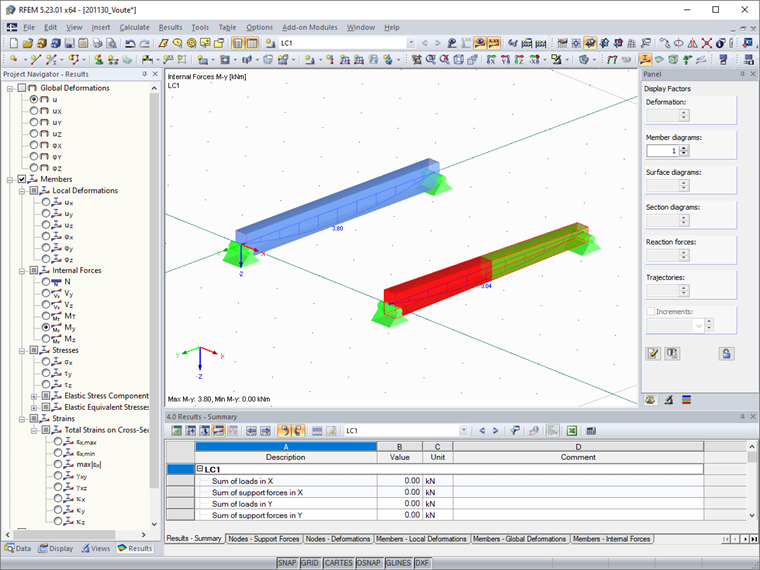

Figure 04 - Résultat

Mots-clés

Message d'erreur Barre conique Non-concordance effilée Paramétrage Section
